가전제품 광학 센서 시스템을 위한 광학 소재 솔루션

장치에 광학 센서를 통합하려고 하는데 시스템 수준의 솔루션이 필요한가요? 3M에 맡겨주십시오. 3M은 센서용 광학 디스플레이 필름과 3M™ 광학 투명 접착제(OCA)를 통해 광학 성능을 제공하여 성능, 효율성 및 크기 면에서 시스템 수준의 요구사항을 충족하도록 도와드립니다.

이 말은 더 빠른 감지 속도와 베젤 없는 장치, 물리 홈 버튼의 제거, 화면 전체에서 감지 등 더 향상된 센서 성능과 디자인을 의미하며 OLED 디스플레이와 LCD 터치 패널 디스플레이 모두 디스플레이를 통한 지문 감지와 같은 혁신적인 경험을 의미합니다.

3M의 필름 솔루션은 광학 및 기계식 모델링과 시뮬레이션 데이터를 기반으로 하고 있으며, 귀사와 협력하여 제조 및 크기에 관한 요구 사항들을 결정할 수 있습니다.

광학 센서 솔루션

3M의 광학 디스플레이 필름은 가전제품 광학 센서의 최적화를 위한 최고의 선택입니다. 3M은 다양한 디스플레이와 장치에서 빛을 평행하게 하고 걸러내도록 설계된 다양한 빛 관리 기능을 광학 필름 솔루션에 얇은 형태로 접목하였습니다.

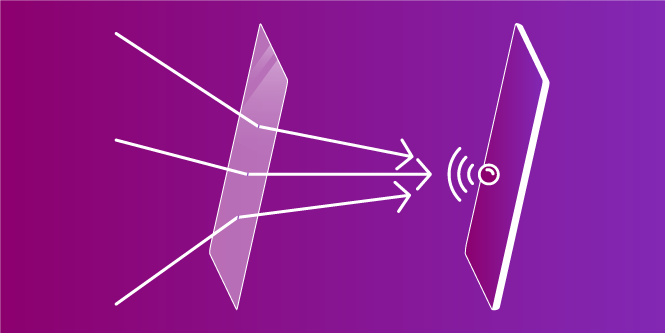

각도 제어

광학 센서를 설계할 때는 빛을 필요한 곳으로 보내고 그렇지 않은 곳에는 빛을 차단하는 것이 매우 중요합니다. 귀사의 광학 솔루션에 따라 3M의 광학 필름은 미세 복사, 다층 광학 필름(MOF) 및 정밀 코팅 플랫폼 기술을 이용하여 빛의 반사, 굴절, 산란 및 흡수를 통해 빛의 각도나 방향을 관리하도록 도울 수 있습니다.

응용 예시: 생체 인증(예: 지문)

디스플레이 유형: LCD 터치 패널, OLED 패널 디스플레이

기기 유형: 스마트폰
신호대 잡음비/이미지 품질 개선

빛을 감지기 쪽으로 유도

원치 않는 빛의 각도가 감지기에 닿지 않도록 차단

방출되는 빛을 더 효율적으로 분산

여러 가지 파장을 선택적으로 확산

설계의 자유

생체 센서를 화면 뒤에 배치하여 베젤을 없애거나 물리 홈 버튼을 제거함

두께 감소(필름 또는 유리 기반 콜리메이터 사용)

사용자 경험 개선

감지 속도 향상

생체 인증 시 오수락률(FAR)과 오거부율(FRR) 개선

기능과 보안 향상을 위해 광역 감지 적용
전문가에게 문의하기

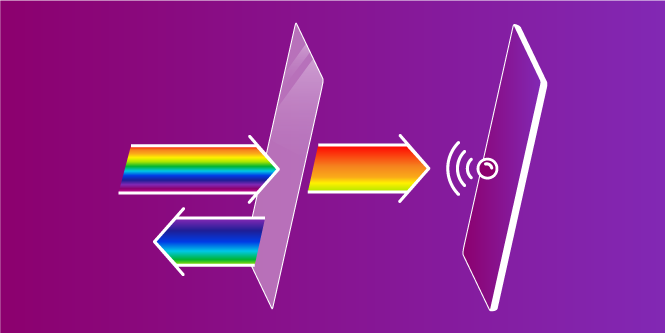

파장 제어

3M의 다층 광학 필름(MOF)으로 빛의 적절한 파장을 사용하세요. MOF는 여러 층의 전문용 광학 폴리머로 구성된 얇은 모놀리식 필름입니다. MOF는 박막 물리학을 통해 자외선, 가시광선, 근적외선 스펙트럼에 걸쳐 빛을 걸러내서 원하는 파장을 효율적으로 통과시키거나 반사합니다.

응용 예시: 생체 인증(예: 지문)

디스플레이 유형: LCD 터치 패널, OLED 패널 디스플레이

기기 유형: 스마트폰
신호대 잡음비/이미지 품질 개선

빛의 적절한 파장이 감지기에 도달하게 함(예: 적외선 센서의 경우 적외선).

원치 않는 광원의 잡음을 차단함(예: 적외선 센서의 경우 가시광선)

설계의 자유

생체 센서를 화면 뒤에 배치하여 베젤을 없애거나 홈 버튼을 제거함

센서 성능을 개선하고 더 다양한 분야에 사용할 수 있도록 멀티 스펙트럴 이미징 구현

사용자 경험 개선

감지 속도 향상

생체 인증 시 오수락률(FAR)과 오거부율(FRR) 개선

기능과 보안 향상을 위해 광역 감지 적용
전문가에게 문의하기

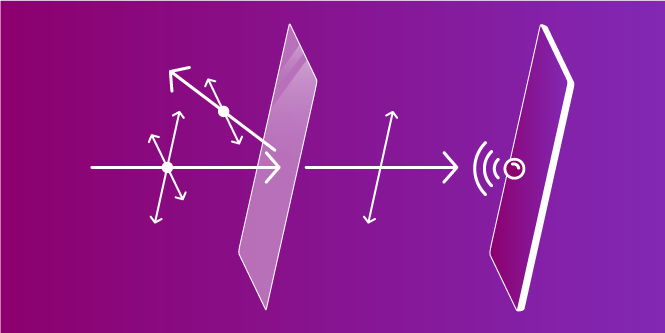

편광 제어

편광되지 않은 빛에서 여러 가지 편광을 생성하는 기술을 통해 다양한 편광에서 신호가 생성되게 할 수 있습니다. 3M의 다층 광학 필름(MOF)은 편광을 포함한 빛의 모든 속성을 제어하는 유연한 설계가 가능합니다. 편광 제어가 가능한 필름은 한 편광 상태를 효과적으로 반사하는 한편, 특정 파장 범위에서는 다른 편광 상태를 전달할 수 있습니다.

응용 예시: 생체 감지(예: 지문)

디스플레이 유형: LCD 터치 패널, OLED 패널 디스플레이

기기 유형: 스마트폰
신호대 잡음비/이미지 품질 개선

빛의 다중 편광을 통해 잡음 저감

편광된 빛을 이용하여 표면 반사 제거

설계의 자유

편광 광학으로 소형 광학 설계 구현

과잉 반응을 이용하여 성능 개선

사용자 경험 개선

감지 속도 향상

생체 인증 시 오수락률(FAR)과 오거부율(FRR) 개선
전문가에게 문의하기

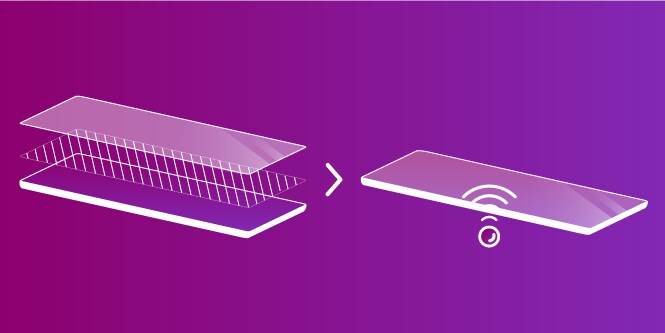

광학 접착과 보호

접착을 위해 광학 센서 부품 위나 내부에 사용하는 물질은 신호 성능과 이미지 품질에 직접적인 영향을 줍니다. OCA는 접착 및 광학 성능을 제공하도록 설계되었으며 두께의 균일성이 더 높아지도록, 즉 센서 이미지 왜곡 현상이 줄어들도록 정밀하게 제조되었습니다. OCA는 가시광선 투과율이 우수하며, 사용 분야에 따라 가시광선이나 비가시광선을 흡수하도록 조정이 가능합니다.

3M은 귀사와 협력하여 응용분야와 위치(패널 아래, 섀시 등)에 따라 필요한 광학 소재 속성을 지닌 적절한 OCA를 선택할 수 있습니다.

응용 예시: 생체 감지(예: 지문)

디스플레이 유형: LCD 터치 패널, OLED 패널 디스플레이

기기 유형: 스마트폰
신호대 잡음비/이미지 품질 개선

빛을 더 원활하게 전달하고 분산이나 흡수는 줄여줌

광자가 감지기에 더 잘 도달하게 함

설계의 자유

더 얇고 매끄러운 형태 구현

전체적인 내구성 향상

사용자 경험 개선

감지 속도 향상

생체 인증 시 오수락률(FAR)과 오거부율(FRR) 개선

더 얇게 설계할 수 있어서 더 큰 배터리를 사용할 수 있음(배터리 수명 증가)
전문가에게 문의하기

손쉬운 보안

얼굴 인식 같은 내재된 문제에서부터 암호 도용까지, 여러분의 가장 민감한 디지털 자산을 보호하는 도구는 거의 없고 때로는 결함마저 있습니다. 그래서 3M은 최고의 열쇠인 손가락을 이용하는 광학 센서 기술을 발전시키기 위해 노력하고 있습니다.

백서 다운로드

OLED 디스플레이 안의 터치 센서

광학 센서용 3M™ 생체 보안 시스템(BSS)

특히 우리의 장치에 있어서는 보안과 편의성이 중요합니다. 3M은 귀사가 터치 센서 성능을 최적화하는 것을 돕기 위해 평행 시준 및 파장 제어 필름을 만들어서 빛을 평행 시준하고 걸러내서 개선하는 방법을 고안하였는데, 이것이 바로 3M™ 생체 보안 시스템(BSS)입니다. 기존의 평행 시준 방법과 달리 3M 필름은 얇아서 두께를 줄이는 데 도움이 될 뿐 아니라 전송률을 높이고 잡음을 줄여줍니다. 그 결과는 어떨까요? 날렵한 폼 팩터로 명확한 지문 이미지를 생성하므로 디스플레이 크기를 확대할 수 있고 홈 버튼을 없앨 수 있으며 감지 영역의 크기를 늘릴 수 있게 됩니다.

기술 데이터 시트: 3M™ 생체 보안 시스템(BSS)(PDF, 251.48KB)

3M BSS가 적용된 OLED 디스플레이의 하부에 구성된 지문 감지 장치
A. 손가락, B. OLED 디스플레이 패널, C. 공극, D. 콜리메이터(BSS - C), E. 림 테이프, F. 3M 광학 투명 접착제, G. 적외선 차단막(BSS - IR), H. 광역 이미지 센서

LCD 디스플레이를 통한 감지

< Previous Next >

3M™ 광센서용 근적외선 전송 시스템(NITS)

지금까지는 LCD 터치 패널을 통한 이미지 전송이 불가능했습니다. 3M은 우리의 전문 기술을 LCD 기기에 사용하여 광학 필름 스택을 재설계하였고 LCD 터치 패널을 통해 이미지를 전송하는 것을 가능하게 만들었습니다. 우리는 이것을 3M™ 근적외선 이미징 시스템(NITS)이라고 부릅니다. NITS는 근적외선 카메라 센서가 디스플레이를 통해 이미지를 감지할 수 있도록 설계된 광학 필름들의 결합체입니다. 디스플레이 기술을 지문이나 얼굴 인식에 사용하여 장치에 신속하고 안전하게 액세스하는 등 다양한 효과를 구현할 수 있습니다.

기술 데이터 시트: 3M™ 근적외선 전송 시스템(PDF, 159.80KB)

이 기술이 노트북 디스플레이에 어떻게 적용되었는지 알아보세요(PDF, 2.68MB)

LCD를 통해 감지하는 3M NITS가 적용된 LCD 터치 패널의 구조:
A. LCD, B. 콜리메이터(NITS-C), C. 디퓨저(NITS-D), D. 반사판(NITS-R), E. 센서
