EMI 차폐 및 접지
제품 보기효과적인 EMI 차폐 및 접지는 전자 부품의 EMI 노이즈를 최소화하는 데 도움이 되는 기본적인 기술입니다. 하지만 더 작고 강력한 장치들이 서로 가까이 배치되고, 종종 혹독한 환경에 놓이면서 전기 시스템 설계는 더욱 복잡해지고 있습니다. 이러한 상황에서는 일반적인 포일 테이프와 개스킷 이상의 성능이 요구됩니다.
3M은 수십 년의 전문성을 바탕으로, 강력한 EMI 제어를 위해 모든 면에서 뛰어난 전도성 테이프와 개스킷을 만듭니다. 이는 접착면의 틈새를 통해서도 EMI 노이즈를 최소화하는 차폐 및 접지 테이프를 의미합니다. 또한 광범위한 주파수 대역에서 더 높은 SNR을 구현하기 위해 유연성, 접착력, 전기 저항 등 가장 중요한 부분에서의 성능을 의미합니다. 마지막으로, 귀사의 설계 과제와 EMC 요구 사항을 지속적으로 충족시키는 데 도움이 되는 솔루션을 의미합니다.
특장점
-
차폐 효과살아있는 3M 재료 과학 기술 - 3M의 전도성 충전재, 입자 및 기재는 다양한 주파수 대역에서 각기 다른 수준의 EMI 감소 효과를 제공합니다.
-
안정적인 접지 성능낮은 전기 저항, 높은 접착력 및 우수한 유연성을 가진 테이프 소재는 다양한 피착재에 대한 안정적인 접촉을 보장합니다.
-
기계적 안정성3M 테이프는 다양한 애플리케이션, 환경 및 주파수 범위에서 신뢰성과 재현성이 높은 성능을 발휘하도록 테스트를 거친 제품입니다.
-
설계 자유도얇고 간편한 점착식 솔루션으로 적용이 빠르며, 설계 과정 중 언제든지 쉽게 디자인에 통합할 수 있어 높은 설계 자유도를 제공합니다.
3M™ 전도성 및 개스킷 테이프
-
전기 및 접착 솔루션을 개발해 온 3M의 경험은 소비자 가전 분야에 깊은 뿌리를 두고 있으며, 가장 역동적이고 복잡하며 까다로운 EMI 설계 과제 해결에 꾸준히 집중해 왔습니다. 3M의 EMI 차폐 재료 및 접지 테이프 솔루션은 다음과 같습니다:
테이프 유형:
- 단면 테이프: EMI 차폐, 접지 및 커버링 용도
- 양면 테이프 (양면 코팅 및 점착 전사 테이프): 접지 및 접착면 틈새의 EMI 차폐 용도
기재/캐리어:
- 전도성 패브릭 테이프: 유연하고 굴곡 적응성이 뛰어남
- 포일 테이프: 뛰어난 차폐 성능
3M™ 전도성 및 개스킷 테이프 주요 적용 분야
높은 접착력, 낮은 가스 방출, 긴 보관 수명, 신뢰성 테스트를 거친 전도성 감압 접착제(CPSA)의 뛰어난 성능과 같은 장점을 갖춘 3M의 다양한 테이프, EMI 개스킷, 전도성 캐리어 및 접착제 조합을 통해, 가장 복잡한 차폐 및 접지 문제를 어떻게 해결할 수 있는지 확인해 보세요.
-
-

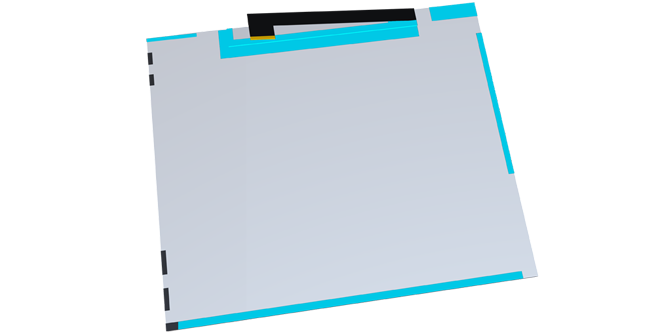

디스플레이 래핑
LCD 터치 디스플레이는 무게 사양을 충족시키기 위해 플라스틱 프레임으로 제작되는 경우가 많습니다. 하지만 좁은 공간 내에서 프레임의 구조적 지지와 EMI 제어는 여전히 필요합니다.
3M™ 전도성 테이프는 경량의 기계적 안정성을 제공하는 데 도움을 줍니다. 또한 반복적인 터치 압력으로 인해 터치 패널과 LCD 사이에 발생하는 유도 EMI 노이즈를 줄일 수 있도록 EMI 차폐 기능과 안정적인 접지 경로를 함께 제공합니다. 3M 테이프는 정전기 방전(ESD) 문제를 예방하는 데에도 도움이 됩니다.
추천 제품:
3M™ 전기 전도성 단면 테이프 5113SFT
-
-

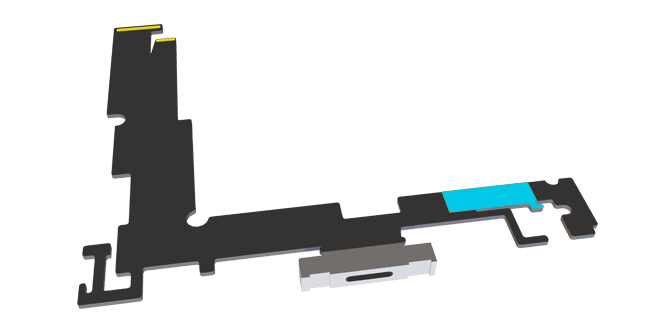

FPC/PCB 접지
FPC는 유연하고 가볍다는 장점 때문에 협소한 공간에서 자주 사용됩니다. FPC가 제대로 접지되지 않으면, '바이어스' 전압이 원치 않는 신호 전송이나 EMI를 야기할 수 있습니다. 3M™ 전도성 테이프는 높은 접착력과 낮은 저항(R)을 특징으로 안정적인 접지 연결을 형성하여, EMI 노이즈와 바이어스를 감소시키고 방사되는 RF 노이즈를 낮춰줍니다. 또한, 3M의 유연한 테이프는 FPC의 기계적 자유도를 보존하여 고객이 필요로 하는 유연성을 그대로 유지할 수 있도록 돕습니다.
추천 제품:
3M™ 전도성 양면 테이프 5113DFT
-
-

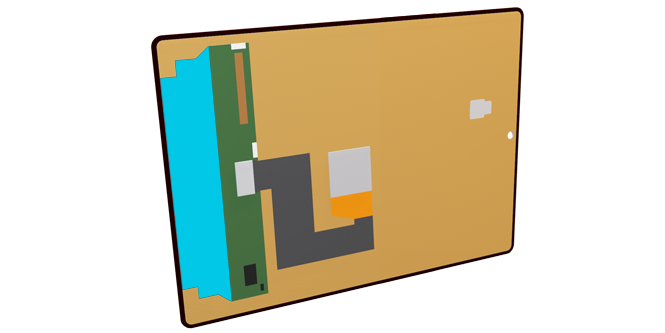

디스플레이 칩 온 플렉스 (COF) 차폐
COF는 신호 경로 단축, 응답 속도 향상, 방열 성능 증가, 조립 단계 감소 등의 장점을 가지고 있습니다. 하지만 설계상 FPC는 매우 얇고 유연하여 EMI에 취약하다는 단점이 있습니다.
3M의 전도성 단면 테이프는 얇으면서도 유연성이 뛰어나, 곡면에서도 완벽한 EMI 보호 성능을 제공합니다. 높은 초기 점착력은 부착 후 응력을 견디고, 테이프가 들뜨는 문제를 방지하는 데 도움을 줍니다. 포일 테이프의 경우, 전도성 접착제를 통해 뛰어난 XYZ축 전도성과 XY축 전기 저항을 구현하며, 특정 주파수에서 최대 70dB에 달하는 높은 차폐 효과를 제공합니다.
추천 제품:
3M™ 전도성 단면 테이프 1050TC Series
-
-

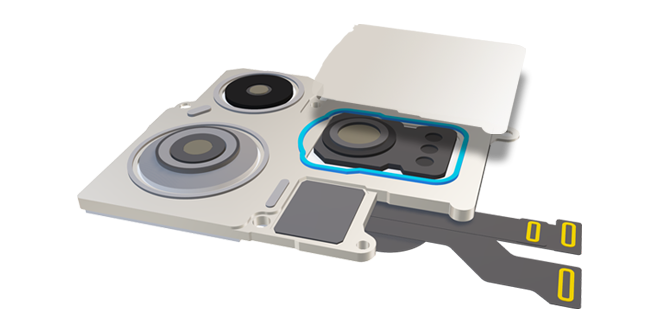

접착면 틈새 차폐
최적화된 접지 및 패러데이 케이지 설계에도 불구하고, 고주파에서는 EMI가 심각한 문제가 될 수 있습니다. 특히 일반 전도성 테이프가 접착제 두께로 인해 접착면에 틈이나 슬릿을 남기는 경우 더욱 그렇습니다. 테이프를 통한 전도 성능이 좋지 않으면 혼선, 부유 EMI, 노이즈 및 기타 문제를 초래할 수 있습니다.
3M™ 전도성 테이프는 유연하고 굴곡 적응성이 뛰어나며, 내재적인 EMI 차폐 성능을 제공하는 전도성 감압 접착제(PSA)를 특징으로 합니다. 이 테이프들은 좁은 공간에 정밀하게 적용하여 100% EMI 차폐된 접착면을 구현하는 데 탁월하며, 이를 통해 혼선, 회로 내 노이즈, 안테나 효과, FPC 감수성 및 스퓨리어스 방사를 줄여줍니다.
추천 제품:
더 넓은 틈의 접지:
출시 예정:
3M™ 전도성 개스킷 테이프 MSG7000SDX 시리즈유연성:
3M™ 전도성 양면 테이프 5113DFT더 높은 차폐 효과:
3M™ 전도성 양면 테이프 9772 시리즈
-
-

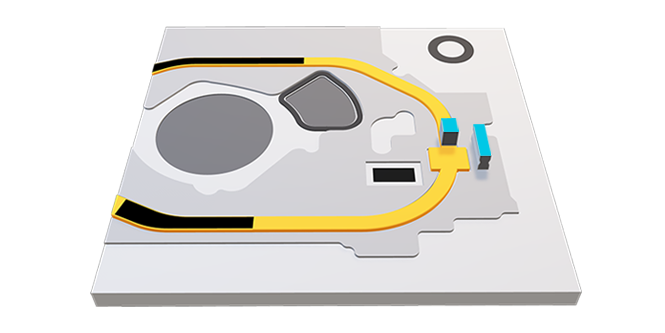

실드캔 커버
크기가 큰 실드캔 커버를 대체하고, 3M의 세련되고 얇은 전도성 접착 테이프로 설계를 최적화하세요. 전도성 입자 필러와 다양한 금속 포일 및 코팅 기재를 특징으로 하는 3M 테이프는 공간, 무게, 비용을 절감하는 동시에 금속 부품에 버금가는 차폐 성능을 제공합니다. 이 테이프들은 유연하고 굴곡 적응성이 뛰어나 패러데이 케이지 설계의 틈을 없애는 데 도움을 주며, 동시에 설계 자유도를 높여줍니다.
추천 제품:
3M™ 전도성 단면 테이프 5113SFT
-
-

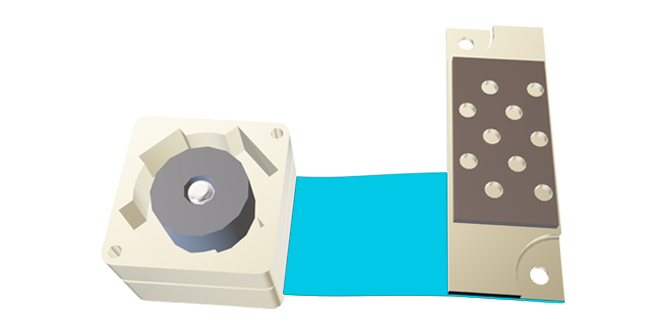

센서 접지
센서 어플리케이션에서는 정확한 감지 및 분류를 위해 더 높은 신호 대 잡음비(SNR)가 필수적입니다. 전류 및 접지 임피던스는 데이터 소스 입력의 왜곡을 유발하고, 중요 메시지의 신속하고 정확한 분석, 우선순위 지정 및 처리를 방해할 수 있으므로 주요 난제 중 하나입니다.
FPC나 PCB에 센서를 부착하는 데 사용되는 3M™ 전도성 테이프는 신호 하단의 접지면을 확장, 안정화 및 강화하여 EMI 노이즈를 줄이는 데 도움을 줍니다.
추천 제품:
3M™ 전도성 단면 테이프 5113SFT
Z축 전도성:
3M™ 전도성 전사 테이프 9703더 높은 차폐 효과:
3M™ 전도성 양면 테이프 9772 시리즈더 넓은 틈의 접지:
출시 예정:
3M™ 전도성 개스킷 테이프 MSG7000SDX 시리즈
미래 지향적 솔루션
-

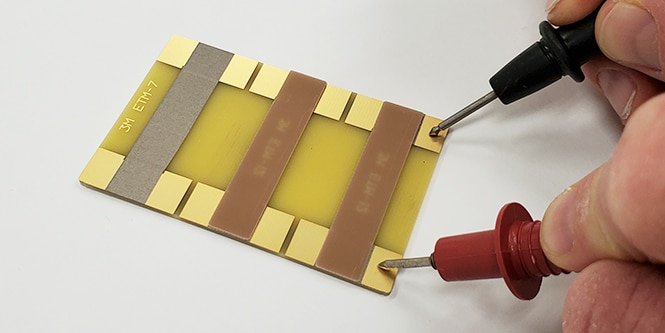

아마도 귀사는 이전에는 사용된 적 없는 새로운 환경에서도 안정적으로 작동해야 하는 전자기기를 설계하고 계실 것입니다. 이것이 바로 3M이 미래를 내다보고 테스트를 진행하는 이유입니다. 3M의 테스트 방법은 다음과 같습니다:
- 시뮬레이션 및 모델링
- 주파수 측정
- 소재 자화 특성 분석
- 노화, 습도, 온도 사이클에 대한 신뢰성 테스트
- 기타 다양한 테스트
3M은 자사의 기술력과 테스트 역량을 집중하여 귀사와 고객에게 가장 적합한 솔루션을 찾을 수 있도록 지원합니다. 귀사의 비즈니스 분야와 관계없이, 귀사가 선택한 3M의 차폐, 접지 및 EMI 흡수 솔루션의 성능은 이미 검증되었음을 확신하셔도 좋습니다. 3M의 솔루션은 전 세계 어디서든, 현재와 미래를 아우릅니다.
-
추천 제품
-
3M™ 전도성 단면 테이프 5113SFT
3M™ 전도성 단면 테이프 5113SFT는 XYZ 축 전도성 단면 패브릭 테이프(SFT)입니다. Ni/Cu/Ni 코팅된 전도성 직조 패브릭 캐리어와 Ni 코팅 흑연 입자로 채워진 독점적인 전도성 폴리올레핀 접착제의 조합으로 다음과 같은 이점을 제공합니다.
- 높은 접착력
- 낮은 저항
- 4년의 유효 기간
- 고온에서 장기적인 성능
- 다양한 기판 및 표면 유형에 대한 우수한 접지 성능
