5G 인프라의 수동 상호 변조(PIM) 및 전자기 간섭(EMI) 솔루션

5G 인프라 전반에서의 전자기 간섭(EMI) 및 수동 상호 변조(PIM) 관리

3M과 전자기 간섭(EMI) 및 수동 상호 변조(PIM) 해결이 가장 필수적인 영역의 문제를 해결하십시오.

영업 담당자에게 문의하기

3M 5G 인프라용 전자기 간섭(EMI) 및 수동 상호 변조(PIM) 완화

5G 적용 분야에서 전자기 간섭(EMI) 및 수동 상호 변조(PIM)를 안심하고 제어하십시오.

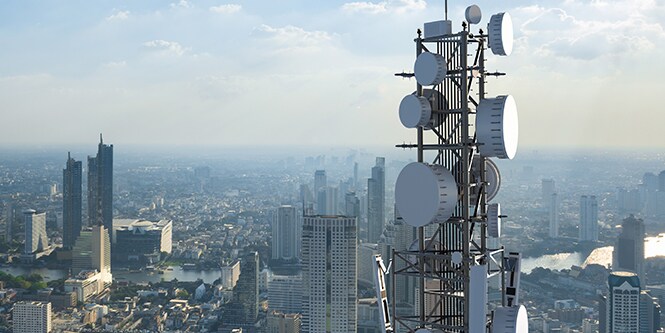

대형 옥외 구조물부터 소형 기기 어셈블리까지 5G 안테나를 설치하는 위치가 늘어남에 따라 신호 간섭을 최대한 줄이는 것이 중요한 문제가 되었습니다. 3M은 전자기 간섭(EMI) 제어와 소비자 전자기기에서 쌓은 다양한 경험을 활용해 다양한 차폐 및 접지 기법을 제품에 구현함으로써 귀사가 5G 인프라 전반에서 신호 대 잡음비(signal-to-noise ratio, SNR)를 개선하도록 돕습니다.


Close

수동 상호 변조(PIM)이란?

  • 수동 상호 변조(passive intermodulation, PIM)는 5G 무선 네트워크에서 발생하는 잡음의 주요 원인으로, 셀 사이트의 하향링크 신호가 무선신호(RF) 경로 내 비선형 물체에서 혼선될 때 발생합니다. 보편적인 원인으로 안테나 전면부 또는 안테나 뒤의 근거리 리액티브계 내의 느슨한 금속 대 금속 접촉이나 이종 금속의 접촉이 있습니다.
    5G는 할당된 스펙트럼 및 데이터 밀도(시간 또는 빈도 단위당 더 많은 바이트 수) 특성으로 인해 신호 무결성 유지 시 PIM에 더욱 민감합니다. 이 효과는 특히 6Ghz 미만을 전송하는 옥상 및 송신탑 안테나 사이트에서 두드러집니다.

  • 수동 상호 변조(PIM) 문제를 줄이기 위한 첫 번째 단계는 현장의 위생입니다.

    •  안테나 전방에 장애물이 없는지 확인
    •  구조 요소에서 금속 스냅인 및 알루미늄 브라켓 교체
    •  오염이 발생하는 구역 세척(예: 먼지, 부식 등)
    •  호스 클램프 교체
    •  볼트, 너트, 호스 클램프가 느슨해지지 않도록 조이기
    •  구역 내 과다한 인프라 또는 소재 제거
    •  간섭 감소를 돕는 PIM 감소 솔루션 설치

두 가지 수동 상호 변조(PIM) 유형

수동 상호 변조(PIM)에는 복사형과 전도형, 총 2가지의 유형이 있다는 것을 알고 계십니까? 두 유형은 서로 다른 간섭 원인으로 유발되며 그 완화 방식도 다릅니다.

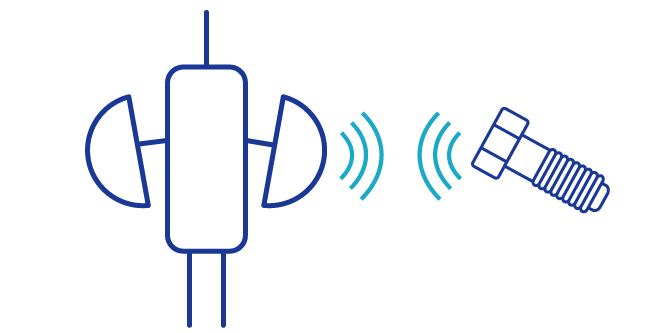

  • 복사형 수동 상호 변조(PIM) 아이콘
    복사형 수동 상호 변조(PIM)이란?

    안테나에서 직접 복사되는 비선형 기기에 의해 생성되는 유형입니다. 이 경우 유도전류는 관여되지 않습니다. 안테나 자체는 근처의 비선형 물체에서 촉발시키는 신호를 방출하고, 이후 신호를 다시 방사하여 수동 상호 변조(PIM)가 발생합니다.

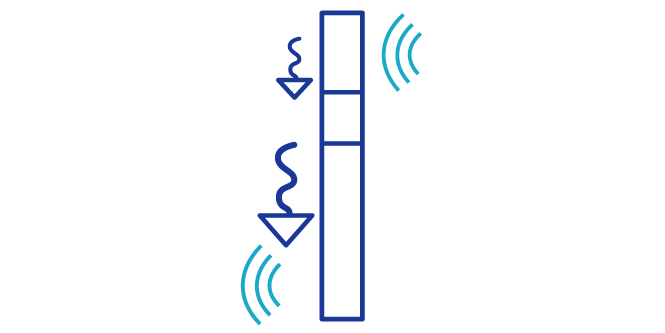

  • 전도형 수동 상호 변조(PIM) 아이콘
    전도형 수동 상호 변조(PIM)이란?

    안테나 근처의 구조 요소에서 흐르는 유도 전류가 비선형 접속부에 도달하면서 유발됩니다. 이러한 구조적 요소는 전류를 유도하기에 충분할 정도로 전자기 에너지에 노출되어 있으나, 이 전류는 안테나 장착 브라켓, 녹슨 볼트 또는 호스 클램프 등의 비선형 접속부의 방해를 받습니다.


수동 상호 변조(PIM) 감소 키트

주요 제품: 3M™ 수동 상호 변조(PIM) 감소 키트

오늘날의 고속 네트워크는 고품질 신호에 의존하여 더 높은 데이터 속도를 지원합니다. 해당 네트워크에서 발생하는 신호 간섭의 주요 원인은 바로 전도형 PIM입니다. 3M™ 수동 상호 변조(PIM) 감소 키트는 설치가 쉬운 올인원 솔루션으로, 전도형 PIM을 감소시킴으로써 네트워크 운영자가 큰 중단 시간 없이 신호 무결성을 신속히 개선할 수 있습니다 .

제품 상세정보 보기
보라색과 파란색의 메시 그라데이션

5G 적용 분야에 적합한 3M 전자기 간섭(EMI) 및 수동 상호 변조(PIM) 완화 솔루션 살펴보기

통신 인프라용 전자기기 소재 및 구성요소

3M이 도와드리겠습니다

5G 적용 분야에 적합한 3M 전자기 간섭(EMI) 및 수동 상호 변조(PIM) 완화 솔루션에 대해 궁금한 점이 있으십니까? 3M 영업 팀이 도와드리겠습니다.
