가전 EMI 관리를 위한 전도성 테이프
문제를 해결하십시오. EMI(전자파 간섭) 설계 문제가 발생할 때 기기 성능 극대화와 재료 비용 관리 사이의 균형을 잡아야 합니다. 5G의 확장과 함께 EMI 문제는 그 어느 때보다 중요합니다. 오늘날의 기기에는 플렉시블 OLED 디스플레이가 있어 PCB에서 주파수 대역과 여러 RF 부품과 중첩됩니다. 고객은 속도, 기능성 및 안정성을 원하지만 가격 상승은 원하지 않습니다.
3M™ 전도성 테이프로 공간과 비용을 절감하면서 EMI를 관리하고 신호 무결성을 개선하십시오. '지능적인 전도성 테이프'는 강력한 EMI 차폐와 접지를 기기에 직접 통합하고 전기 시스템 재설계 없이도 설계 과정 후반에 추가할 수 있습니다. 휴대전화, 태블릿 및 기타 기기에서 PIM을 제어하고 신호 대 잡음비를 높이는 데 도움을 줄 수 있습니다. 3M은 가전 및 재료 과학에서 쌓은 수십 년에 걸친 전문성으로 현재와 미래의 EMI 문제 해결을 돕습니다.
가전 기기의 PIM 감소
-

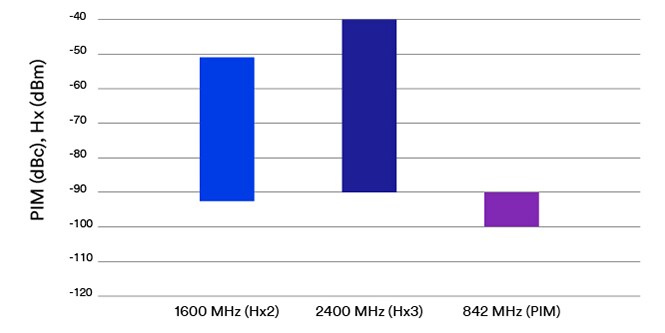

3M™ 전도성 접착제 미사용 시 초기 PIM/Hx -

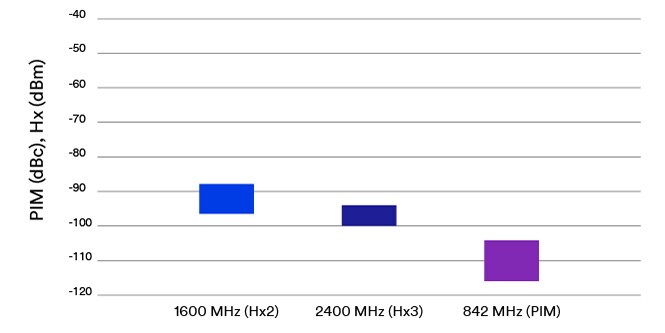

3M™ 전도성 접착제 사용 시 초기 PIM/Hx
PIM(수동 상호 변조)은 가전 기기에서 신호 잡음의 주요 원인입니다. 접촉 불량, 이종 금속 정션, 부식 또는 기타 비선형 전자 거동의 원인으로 이어질 수 있습니다. 오늘날의 RF 기기는 대량의 데이터 밀도를 사용하므로 PIM 감소가 매우 어렵습니다.
3M™ 전도성 접착제는 뛰어난 EMI 차폐와 안정적인 접촉 저항(< 0.1Ω, 1cm² 접촉 영역)을 제공하여 PIM 완화와 신호 무결성 극대화를 지원합니다. 이 테스트 구성은 PCB의 정션과 연결된 PIM의 출력 레벨을 검사합니다. 테스트 기재는 스테인리스 스틸 판입니다. 차폐 재료가 없는 상태에서 −90~−100dBc의 PIM이 측정됩니다. 하지만 3M의 전도성 테이프가 접지 정션에 적용된 상태에서 PIM은 −104~−116dBc로 감소합니다. 이 테스트 구성에서는 생성되는 하모닉이 매우 크게 감소했습니다.
디스플레이 모듈, 카메라 모듈 등의 EMI 관리
-
눈길을 사로잡는 선명도
기기에 있어 디스플레이는 핵심입니다. 사용자가 상황을 파악하지 못하고 터치 패널을 조작할 수 없다면 최첨단 기능은 의미가 없어집니다. 더 많은 제품에 정교한 OLED 및 microLED가 포함된 가운데 디스플레이 모듈 접지는 안정적인 기기 성능에 있어 중요해지고 있습니다.
업계에서 검증된 EMI 차폐 재료를 설계에 통합하여 디스플레이를 보호하십시오. 3M™ 전도성 접착제는 기재 사이의 뛰어난 접지와 특정 주파수에서 60dB 이상의 EMI 차폐 성능을 제공합니다. 터치 패널과 LCD 유닛 사이의 잡음을 줄이는 데 도움을 주고 접착제를 통한 Z-전도성으로 작은 접지 영역에도 안정적인 접촉이 가능합니다.
추천 솔루션:
3M™ 전기적 전도성 단면 테이프 CEF-3BV
-
내부 및 외부 신호 무결성
기기는 부품의 합 그 이상입니다. 마이크부터 블루투스와 플러그인 부품의 모음에 이르기까지 여러 다양한 액세서리는 스마트폰, 태블릿 또는 PC가 제 역할을 하도록 돕습니다. 이들은 모두 활용도가 높고 편안한 접지 솔루션을 통해 만들 수 있습니다.
다양한 3M™ 전도성 접착제로 기기 액세서리와 부품의 EMI를 관리하고 신호 성능을 높이십시오. 접착 계면 틈새에 강력한 차폐를 제공하고, 다양한 부품을 밀착시키고 곡면과 복잡한 폼 팩터를 맞춥니다.
추천 솔루션:
-
선명한 기억을 위해
카메라 모듈은 정밀도가 생명입니다. 항상 최적으로 기능하여 가장 중요한 순간을 포착해야 합니다. 누구도 적절하게 접지되지 않은 카메라로 졸업식이나 결혼식 사진을 망치는 것을 원치 않습니다.
3M의 카메라 모듈 접지 솔루션으로 선명한 기억을 포착하십시오. 3M의 전도성 테이프는 등방성(XYZ 전도성) 및 이방성(XY 축 절연이 포함된 Z 축 전도성)으로 제공되어 인접 회로를 단락할 필요 없이 필요한 위치에 정확한 접지를 제공합니다. 미디엄 피치 플렉시블 회로, 견고한 인쇄 회로 기재, LCD 스크린 및 기타 카메라 모듈 부품에 사용됩니다.
추천 솔루션:
3M™ 전기적 전도성 양면 전사 테이프 9719
-
차폐 극대화. 부품 크기 최소화.
가전 제품은 기능성, 안정성, 깔끔하고 스타일리시한 디자인 사이의 균형을 맞춰야 합니다. 기기가 작아지고 복잡해지면서 많은 민감한 부품을 좁은 공간에 맞춰야 합니다. EMI 차폐 재료가 포함된 공간을 포함하여 모든 작은 공간이 중요합니다.
대형 차폐 캔 뚜껑을 깔끔하고 얇은 3M™ 전도성 접착제로 대체하여 설계를 최적화하십시오. 전도성 입자 필러와 부직포 충전재가 포함된 3M의 테이프는 공간, 중량 및 비용을 절감하면서 금속 부품에 비교 가능한 차폐를 제공합니다. 유연성과 적합성을 갖춰 설계상의 자유를 높이면서 패러데이 케이지 설계에서의 틈새를 없애는 데 도움을 줍니다.
추천 솔루션:
-
유연한 회로, 안테나 등
유연한 인쇄 회로부터 안테나와 그 사이의 다양한 부품까지, 기기는 그 어느 때보다 복잡해지고 있습니다. 많은 부품이 PCB에 가까이 배치되면서 혼선의 위험이 증가하고 있습니다. 신호 라인의 전위 에너지를 줄이는 Low-PIM 접지 재료는 소음을 완화하고 신호 무결성을 극대화하는 데 있어 필수입니다.
3M의 EMI 차폐 및 접지 재료는 유연하고 다음과 같은 다양한 분야에 활용 가능합니다. 미디엄 피치 플렉시블 회로, PCB-플렉스 접지, 안테나 접지 등. 부직포 섬유 또는 전도성 입자 구성에서 사용 가능하고, 접착제 표면의 전기 접점을 최적화하는 고유한 전도성 접착제 구조가 특징입니다.
추천 솔루션:
-
XR 기기의 EMI 제어
XR 기기를 통해 새롭고 흥미로운 방식의 작업과 플레이가 가능합니다. 최신 프로젝트에서 세계 각지의 동료들과 협력하고 점심시간에 고대 로마로 단체 여행을 떠날 수 있습니다. 무엇을 상상하든 이를 가능하게 하는 첨단 XR 기술입니다.
VR/혼합현실(MR) 헤드셋 또는 AR 안경, 핸드헬드 작업에 3M™ 전기전도성 테이프를 사용하면 좁은 공간에서도 EMI를 제어하고 부품의 성능을 최적으로 유지할 수 있습니다.
그럼 시작해볼까요? 최초 연구부터 최종 테스트에 이르기까지 3M 전문가와 함께 기술 사양을 논의하고 제품 사용을 살펴보며, 특정 응용 분야에 대한 솔루션을 찾을 수 있습니다.
XR 솔루션 더 보기:
-
-
EMI 차폐 및 접지, 접착새로운 현실로 자신있게 연결하다
새로운 몰입형 현실을 경험하기 위해서는 고기능 XR 기기가 핵심입니다. 즉, 신속한 동영상 및 데이터 처리, 중첩 주파수, 센서, 신호 증폭을 위한 전력 증강을 위해 고주파를 방출하는 보다 통합된 안테나 구조를 의미합니다.
XR 기기의 고유하고 복잡한 전기 시스템은 EMI/RFI에 대한 위험성을 높입니다. 3M™ 전기 전도성 테이프는 다양한 응용 분야에 접지 및 차폐 기능을 제공하며 신호-잡음 비율과 드라이브 성능을 줄이는 데 도움을 줍니다.
응용 가능 분야:
- 안테나(발광다이오드/주파수 구성요소) 차폐 및 접지
- 카메라 및 PCB 차폐
- 쉴드캔 커버 대체
주요 제품:
- 3M™ 전기 전도성 단면 테이프 3304BC-S
- 3M™ Electrically Conductive Tape 5113DFT
-

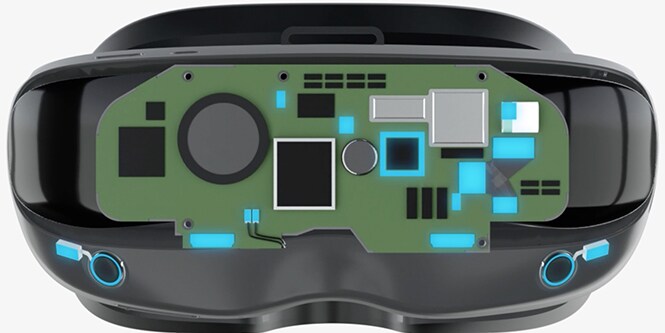

소형 VR/MR 헤드셋의 다양한 영역에서 EMI 성능 강화디자인과 기능의 결합
오늘날의 XR 기기는 브랜드를 정의하는 디자인과 가벼운 착용감으로 설계되어야 합니다. 소규모 접촉 영역에서는 EMI가 민감한 부품에 더 가까이 위치하여 신호-잡음 문제를 일으킵니다. 또한 기존의 소재로는 충분하지 않은 소규모 접지 영역과 얇은 본드 라인이 있습니다.
응축된 폼 팩터가 전체 장치 성능을 위협하지 않도록 해야 합니다. 3M™ 전기 전도성 테이프는 공간 제약이 있는 설계에 XYZ 전도성이 있는 접지 및 차폐 솔루션을 제공합니다.
응용 가능 분야:
- 본드라인 갭
- 부품 차폐 및 접지
- 디스플레이 차폐 및 접지
주요 제품:
작은 접지 영역에 대한 견고한 차폐
-

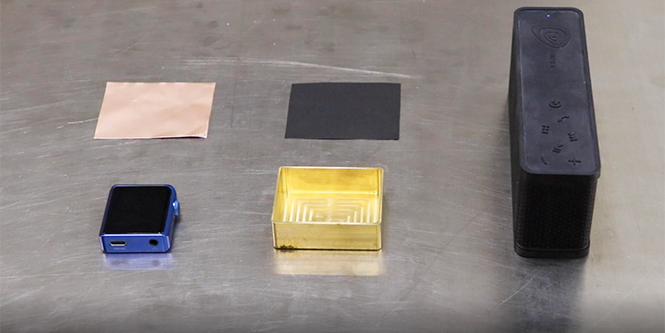

고성능 3M™ 전도성 접착제는 기존 EMI 재료를 뛰어넘는 차폐 기능을 자랑합니다. 다음 데모에서는 2.4GHz 신호를 방출하는 기기가 1.0mm 측벽의 금속 상자에 배치되고 다양한 재료로 밀봉 처리됩니다.
첫 번째 시도에서 구리 호일과 표준 전도성 접착제는 신호에 눈에 띌 만한 효과가 발생하지 않습니다. 두 번째 시도에서 고성능 3M™ 전자적 전도성 단면 테이프 3304BC-S는 효과적으로 신호를 차단합니다. 작은 접지 영역에 안정적인 전기 접점을 제공하는 동시에 견고한 고주파 차폐를 제공합니다.
EMC 규정 준수와 가전의 미래
-
역동적인 가전 업계에서는 변화가 계속해서 존재합니다. 매년 기기는 작아지고, 얇아지며, 더욱 정교해집니다. 초고주파 밀리미터파를 사용하고, OLED 또는 microLED 화면을 사용하며, 칩과 안테나 및 기타 부품이 가까운 간격으로 내장되어 있습니다. EMC(전자기 호환성) 요건을 충족하는 데 도움이 되는 차폐, 접지 및 흡수 재료는 최신 기기 설계의 기본입니다. 효과적인 EMC 재료는 다음을 제공해야 합니다.
- 혼선 최소화를 위한 접착 계면 틈새의 차폐
- 틈새가 없는 최적화된 패러데이 케이지
- 접지 바이어스를 줄이고 배경 소음을 완화하는 접지
- 안테나 플렉스 및 기타 작은 접지 영역에 대한 강력한 플렉스 접지
- 신호 대 잡음비를 개선하고 낮은 신호 출력으로 고주파를 지원하기 위한 낮은 접촉 저항
3M은 진화하는 전자 제품 시장에 맞춰 차세대 EMC 솔루션을 개발하고 있습니다. 재료 과학 분야에서 수십 년 동안 쌓은 전문 지식을 바탕으로 한 3M의 포트폴리오는 전도성 접착제부터 흡수체, 전도성 개스킷, ACF 접착제 등 다양합니다. 뛰어난 소음 제거로 알려져 있으며 다양한 응용분야 및 기기에 쉽게 응용할 수 있습니다. 어떤 도움이 필요한지 알려주십시오.
시작하세요!
3M의 전문가가 정밀한 접지 및 차폐 요건에 맞는 솔루션을 찾는 데 도움을 드립니다.
