매스틱 전기 테이프

< Previous Next >

특수 소재로 구성된 절연테이프

“매스틱”이라는 용어는 특히 건설 산업에서 많이 사용됩니다. 많은 전기 기술자들은, 습기에 저항하기 위해 사용하는 이 끈적끈적한 전기 테이프가 매스틱이라는 사실을 잘 알지 못합니다. 하지만 이 매스틱 고무 소재는 특수한 절연체로 사용하기 위해 제조 되었습니다.

매스틱은 특이한 모양으로 작업하거나, 테이프가 닿지 않는 곳에 절연체를 넣어야 할 때 사용할 수 있는 제품입니다.

다음으로 이동:

내습성

습도가 높거나 습기가 있나요?

< Previous Next >

이 테이프에는 치유 특성이 있습니다.

전기 절연 성능과 더불어, 매스틱 테이프는 3M에서 만든 전기테이프 중 최고의 내습성을 자랑합니다. 스플라이스와 종단 주위에 바리케이드를 생성하여, 전선과 연결부를 부식시킬 수 있는 오염 물질에 대한 내성이 있습니다. 고무에 '자체 치유' 기능이 있어 종종 야외 용도로 사용되는 매스틱 테이프는 구멍이 뚤렸을 때 재료가 흘러 빈 공간을 채웁니다.

일반적으로 증기와 에어로졸이 존재하는 산업 환경이나, 연결부가 습기에 견뎌야 하는 실외 환경에서 사용이 용이합니다. 3M에는 지속적으로 액체에 잠기는 연결부에 사용할 수 있는 전기 레진과 같은 솔루션도 있습니다.

패딩

특이한 모양과 긴 스트레치에 적합하도록 제작되었습니다.

< Previous Next >

연결부 패딩을 통해 비용을 절감하십시오.
매스틱 테이프는 원래 길이의 최대 1000%에 이르는 메가 스트레치를 제공합니다. 날카로운 모서리나 볼트 체결 부위로 인해, 스플라이스에 잠재적인 펑크 위험과 고장을 초래할 수 있고. 이러한 위험은 많은 비용소진과 가동중지를 야기합니다. 성형 및 신축 가능한 시트, 롤, 퍼티 및 라미네이트 조합의 다양한 구성과 두께를 사용하여 거의 모든 전기 연결부를 형성하고 매끄럽게 만들 수 있습니다. 3M 매스틱 제품에는 다음과 같은 특이한 모양과 복잡한 구성을 절연하고 내후성을 갖게 할 수 있는 여러 가지 옵션이 있습니다.
- 버스 바의 볼트 연결부
- 분할 볼트 커넥터
- 서비스 드롭
- 덕트 및 케이블 끝

Diagram showing cable jacket, wire insulation, and stripped wire.

Scotch Mastic Pro 팁:

굉장히 유연하기 때문에 튜브 또는 구체로 말거나 어떤한 모양도 만들 수 있으며, 특히 분기된 케이블에서 테이프를 접합한 후 남은 틈새를 채울 수 있습니다. 이 목적으로 사용되는 매스틱은 3M™ Scotchfil™ 전기 절연 퍼티입니다. Scotchfil 퍼티는 두께가 125mil이며, 라이너 롤로 제공되어 운반이 간편하고 유연하며, 용도에 맞게 크기 조정이 가능합니다.

해충 방제

< Previous Next >

케이블에 무슨 문제가 있습니까?

또 전기 기술자가 알면 놀랄 수도 있는 다른 매스틱 용도가 있습니다. 매스틱 테이프를 사용해 해충을 억제할 수 있습니다. 미국 남동부의 불개미는 패드 장착 변압기, 교통 제어 패널 및 지상 에어컨 장치를 공격하여 전기 기술자에게는 골칫거리입니다. * 텍사스 A&M 대학에서 수행된 연구에 따르면, 곤충은 특히 계전기 스위치 주변에서 발생하는 전기장에 끌립니다. 해충으로 인해 전력 서지가 발생하면 전자 장치 수리에 수천 달러가 들 수 있으며, 계전기가 열차 스위치를 오작동 시킬 경우에는 인명 피해가 발생할 수도 있습니다.

해충과 설치류는 혼란을 일으킬 수 있습니다. 간단한 매스틱 솔루션으로 정기 유지 보수 비용을 줄일 수 있습니다.

_{*상인, 마이크. "도시의 곤충: 불개미가 주택 소유자에게 피해를 줍니다."

http://insectsinthecity.blogspot.com/2009/06/fire-ants-shock-homeowners.html(2017년 9월 15일 액세스).}

Scotch Mastic Pro 팁:

Scotch® 비닐 매스틱 방수 패드 2220 상자를 정비 트럭이나 도구 상자에 보관하십시오. 연결부 및 스플라이스 주변의 빠른 설치에 이상적이며, 계획되지 않은 습기 또는 해충으로 인한 손상을 복구할 때 사용할 수 있습니다.

적층 솔루션(매스틱+비닐 또는 고무)

매스틱 테이프는 흘러나올 수 있기 때문에, 자켓팅 작업은 필수입니다.

< Previous Next >

매스틱 테이프는 흘러내릴 수 있습니다. 따라서 기계 보호 기능을 개선하고 적용 부위가 엉망이 되는 것을 방지하기 위해, 매스틱을 비닐(PVC) 또는 고무 테이프 같은 다른 보호 재료로 완전히 덮어야 합니다. 3M은 작업을 보다 쉽게 한 번에 수행할 수 있도록 이러한 재료를 결합한 적층 솔루션을 제공합니다.
- Scotch® 비닐 매스틱 방수 패드 2200(125mil), 테이프 2210(90mil), 더 얇은 Scotch® 전기 습기 실란트 패드 06149 및 Roll 06147는 폴리 염화 비닐 기재로 만들어져 있습니다.
- Scotch® 전기 습기 실란트 패드 06149 및 롤 06147은 더 얇으며(45mil), 비닐 배킹이 있습니다.
- Scotch® 고무 매스틱 2228은 에틸렌 프로필렌 고무 배킹이 있어 액체 침투를 방지할 수 있습니다.

Scotch Mastic Pro 팁:

Scotch® 고무 매스틱 2228을 극한의 환경에서 사용하는 경우, 전기 기술자는 Scotch® 전기 절연 비닐 테이프 Supper 88로 덮어서 기계적 보호를 추가할 수 있습니다. 비닐 테이프는 종단접속재와 직선접속재를, 구리 부식성 화학 물질과 산에 저항하도록 도와 줍니다.

매스틱 전기 테이프의 용도(Do’s) 및 금지 사항(Dont's)

용도
불규칙한 모양을 부드럽게 하기 위해 분할 볼트 연결부에 사용

테이프가 잘 닿지 않는 멀티 컨덕터 케이블의 내부 '엘보'에 퍼티처럼 바름

빠르고 중요한 수정을 위해 매스틱 롤을 차량이나 공장에 보관

전도체를 부식시킬 수 있는 습기에 대해 보호할 수 있도록 Underground 사용

물과 에어로졸이 분사되거나 존재하는 실내에서 사용

지속적으로 자외선을 차단해야 하는 태양광 패널 및 풍력 타워에 사용

더 높은 작동 온도가 필요한 환경에서 사용

접지선 출구 지점에서 습기 씰로 사용
금지 사항
니스 처리된 케임브릭 또는 백와인드(접착면이 바깥쪽) 비닐로 사전 포장하지 않고 재진입이 필요한 연결에 사용

패드가 더 효율적인 작업(예, 테이핑 모터 리드)을 할 때 매스틱롤 사용

1kV 이상의 전압에서 1차 절연으로 비닐테이프만 사용 (고압 용도를 위해 고무 테이프와 결합이 필요함)

적절한 보호 재킷 없이 사용

-18°C(0°F)까지 적용 할 수 있는 Scotch® 비닐 매스틱 테이프 또는 방수 패드 2200 및 2210 같은 프리미엄 제품이 아닌 일반제품을 적절치 않은 온도에 사용. 일반제품의 경우, 0°C(32°F) 까지의 온도 적용 가능

절연 및 씰링용 매스틱 테이프

거의 모든 용도의 매스틱이 있습니다.

매스틱은 테이프와 롤 형태, 그리고 다양한 두께와 적용온도에 맞는 제품이 있습니다.

저압과 좁은 공간에서 내습성을 갖출 수 있도록 더 얇은 매스틱을 선택하십시오.
날카로운 모서리나 심한 진동으로 인해 추가 패딩과 내구성이 필요한 경우, 더 두꺼운 매스틱을 선택하십시오.
사전 적층된 비닐 매스틱 및 고무 매스틱 제품을 사용 시, 시간을 절약할 수 있습니다.

많은 정보가 있더라도, 장단점을 이해하고 테이프를 선택하는 것이 어려울 수 있습니다. 3M은 이러한 용도 요약과 빠른 제품 비교를 통해 용도에 적합한 매스틱 솔루션을 쉽게 찾아주어 시간을 절약할 수 있습니다.

< PREVIOUS VIDEO NEXT VIDEO >

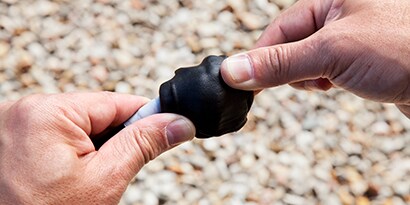

매스틱 롤, 패드 및 퍼티

패딩, 유연성 및 순응성이 필요한 경우에 용도에 맞게 매스틱을 선택하십시오. 125mil 제품은 두꺼운 제품이지만, 이러한 테이프, 패드 및 퍼티는 여러 가지 용도로 사용할 수 있으며 작은 공간에도 맞도록 자르고, 늘리고, 뭉치며, 말 수 있습니다. 하지만 매스틱을 포함하고 재킷 보호 기능을 제공하려면, 비닐테이프 같은 다른 재료를 포장해야 합니다.

프리미엄 테이프

3M™ Scotch-Seal™ 매스틱 테이프 및 패드 2229

3M™ Scotchfil™ 전기 절연 퍼티

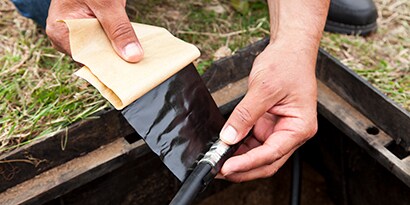

비닐 매스틱 롤 및 패드

빠른 설치와 실외 성능이 필요한 경우, 비닐 매스틱을 선택하십시오. 비닐 테이프로 덧포장 단계를 추가하지 않고도 약간 더 얇은 매스틱으로 습기 씰링 효과를 얻을 수 있습니다. 빠른 유지 보수, 절연 및 저압 연결부위 패딩 및 케이블 재킷 수리에 적합합니다.

프리미엄 테이프

Scotch® 비닐 매스틱 방수 패드 2200 및 롤 2210은 두꺼운 매스틱 층과 Scotch® 수퍼 33+™ 전기 절연 비닐 테이프의 세계적인 성능 이점을 결합하여 -18°C(0°F)까지 설치할 수 있습니다.

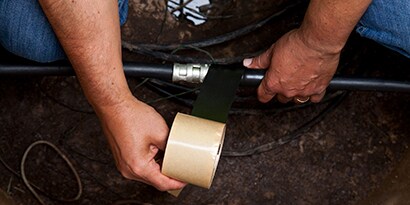

고무 매스틱 롤

고압 용도에서 습기 절연, 패딩 및 저항을 위해 고무 매스틱을 선택하십시오. Scotch® 라이너리스 고무 테이프 130C 테이프 레이어는 열을 발산하며, 130°C의 온도까지 사용이 가능합니다.

프리미엄 테이프

Scotch® 고무 매스틱 테이프 2228

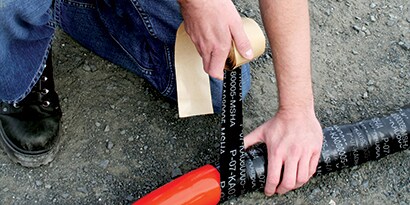

마이닝 및 케이블 자켓 수리 테이프

예방 케이블 유지 보수와 거친 환경(예, 건설 현장, 제철소, 석유 화학 플랜트 및 산업 제조)의 현장 수리를 위해 케이블 재킷 수리 테이프를 선택하십시오. 여기에는 난연성 매스틱이 포함되어 습기를 차단하고 다양한 케이블 재킷 재료에 우수한 접착력을 제공할 수 있습니다.

프리미엄 테이프

Scotch® 케이블 자켓 수리 테이프 2234

3M™ 씰링 및 절연 매스틱 테이프 비교 차트

다양한 제품을 선택할 수 있습니다. 읽기 쉬운 이 차트를 통해 성능 등급을 한 눈에 이해할 수 있습니다.

3M™ 씰링 및 절연 매스틱 테이프 비교 차트 보기

< Previous Next >

사용에 적합한 전기 절연 테이프를 선택하기 위한 키 포인트.
전기 절연 테이프를 선택할 때는 몇 가지 규칙을 따라야 합니다.
- 비닐 배킹 테이프에는 습기 및 부식 요소를 차단하는 강력하고 유연한 내마모 PVC 배킹이 있습니다. 그러한 테이프는 대개 일차 및 이차 절연을 위한 가장 경제적인 선택입니다.
- 매스틱 테이프의 접착력 및 씰링 특성은 금속, 고무, 합성 케이블 절연 및 자켓에 탁월한 효과가 있습니다. 자외선 차단 기능이 있으며, 습기를 빠르고 쉽게 씰링할 수 있어 실외 조건에 적합하도록 설계되었습니다.
- 고무 테이프는 최대 정격 전압이 69kV인 직선접속재, 종단와이어 및 케이블을 절연하는데 사용할 수 있도록 설계되었습니다. 이러한 제품들은 물리적 및 전기적 특성이 우수하며, 전기 연결부 및 케이블에 있어서, 습기 차단 및 패딩 작업에 이상적입니다.
제품 선택, 용도 및 교육에 대한 자세한 내용은 전기 자원 센터를 참고하십시오.
