전기절연 비닐 테이프

전기절연 비닐테이프는 다양한 용도에 활용할 수 있습니다. 절연성능과 함께, 단단하게 밀봉시켜 부식성 오염 물질에 대해 내성을 지닙니다. 설명서를 참조하여 다양한 작업에 적합한 전기절연 비닐테이프 선택 방법을 알아보십시오.

전기절연 비닐테이프 선택 방법

비닐 테이프를 선택할 때 고려해야 할 6가지 주요 요소는 절연내력, 탄성, 연신율, 온도 등급, 접착력 및 두께입니다.

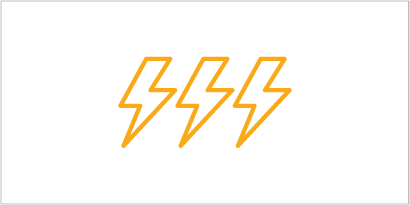

절연내력​
  • Gloved hand holding roll of Scotch® Vinyl Electrical Tape Super 88 in front of electrical switch

    뛰어난 절연체.
    전기 기술자는 일반 덕트 테이프를 전기 설비의 일차 절연체로 사용하지 않습니다. 전기 절연 테이프는 부식을 일으키지 않는 특수 전기 등급 접착제로 만들어집니다. IEC, CSA 또는 UL 510 수록 테이프의 정격 전압은 대개 600V이지만, 더 두꺼운 테이프나 더 많은 레이어 랩을 사용하면 정격 전압을 높일 수 있습니다. 유전 강도의 측정 기준은 두께 당 전압입니다. 내전압의 측정 기준은 전압입니다. 이 점은 단일 레이어의 테이프가 전기적 오류를 나타낼 수 있는 요소입니다.

    • 저압 용도(600V 미만)의 경우, 전기절연 비닐테이프는 일차적 전기절연, 마모 및 뜯김 저항을 제공하는 최적의 솔루션입니다.
    • 고압 용도의 경우에는 고무, 매스틱 테이프 등을 사용하여 전기 절연을 형성할 수 있습니다.
    • 이러한 중간 전압 테이프를 접합에 사용하는 경우에도 전기절연 비닐테이프를 외부 재킷으로 사용해야 합니다. 튼튼한 배킹은 외피의 기능을 하며, 뜯김, 마모 및 부식성 오염 물질에 대한 뛰어난 내성을 제공합니다.

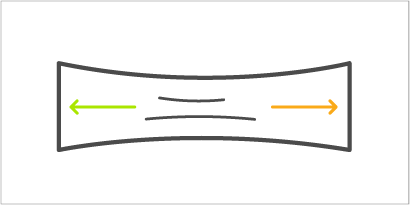

신장율
  • hands stretching tape on roll of Scotch® Vinyl Electrical Tape Super 33+™

    비닐 스트레치.
    비닐 테이프가 늘어나는 정도는 설비를 보호하고 밀봉하는 데 중요한 요소 중 하나입니다. 좋은 신축성은 인장 강도와 같습니다. 부드럽고 균일한 제품성능을 제공함과 동시에, 유연함과 적합성이 뛰어납니다.

    • 프리미엄 비닐테이프는 파손되기 전에 원래 길이의 두 배 이상(최대 250%)까지 늘어납니다.
    • 테이프의 신장성에 대한 UL 최소 요구 사항은 150%입니다.
    • 오염 물질의 침투를 방지할 수 있도록 프리미엄 비닐 테이프를 확실하게 감아줍니다.
    • 또한 신축성이 매우 좋기 때문에 사용하는 동안, 파손 가능성이 적어 작업시간과 자재 비용을 줄일 수 있습니다.

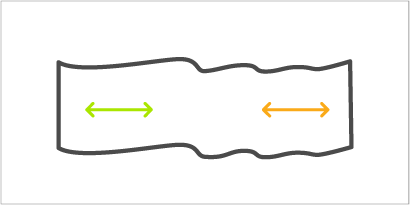

탄성
  • hands releasing tape on roll of Scotch® Vinyl Electrical Tape Super 33+™

    보낸 사람에게 반환.
    탄성은 재료가 늘어난 후 정상적인 모양을 회복하는 기능을 말합니다. 비닐테이프의 탄성 회복력은, 효과적으로 원래 길이로 복원되는 능력을 말합니다. 탄성이 뛰어난 테이프는 적용 부분에 붙인 후에도 계속 수축합니다. 이러한 특성은 외부 오염 물질 침투 방지를 위해 필수적입니다. 이러한 테이프 회복 기능은 테이프 랩의 밀착 성능을 향상시키고 밀봉하여 알칼리, 산 및 습기를 차단합니다.

    • 프리미엄 비닐테이프는 탄성이 좋고, 신축성이 뛰어납니다.
    • 복원력이 향상된 이 테이프는 테이프 랩을 밀착시켜 알칼리, 산 및 습기에 대한 내성을 제공합니다.
    • 여러 번 반복해서 늘려도 변형이 되지 않아, 설치할 때 충분한 시간을 가지고 유연하게 작업을 수행하면서도 많은 양의 테이프를 낭비하지 않아도 됩니다.

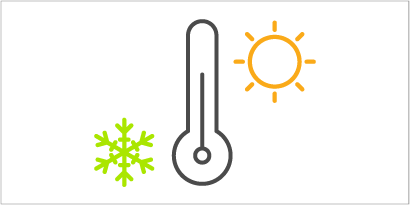

온도
  • Scotch® Vinyl Electrical Tape Super 33+™ being wrapped around a cable outside

    테이프가 더위에 강하고 추위를 견딜 수 있습니까?
    모든 테이프가 극한의 온도에서 접착되는 것은 아닙니다. 외부 또는 냉장 장치 내부 같은 추운 환경에서 작업하려면, 사용되는 동안 동결되지 않는 접착제가 적용된 전기절연 비닐테이프가 필요합니다. 극도의 열이 있는 상황에서는 고온 등급의 테이프를 사용하여, 절연내력을 유지함과 동시에, 접착 박리와 재료 열화를 방지할 수 있어야 합니다. 비닐테이프를 평가 시, 낮은 온도 등급 제품은 일반적으로 적은 범위의 온도에서만 사용이 가능합니다.  높은 온도등급의 테이프는 넓은 범위의 온도에서 지속적으로 사용이 가능합니다 .

    • 프리미엄 등급 비닐테이프는 -18ºC(0ºF)~105ºC(220ºF)의 광범위한 온도에서 사용할 수 있습니다.
    • 영하의 온도에서 사용 및 접착할 수 있는 제품은 프리미엄 비닐 테이프가 유일합니다. 대부분의 범용 테이프는 차가운 표면에서는 잘 부착되지 않습니다.
    • 아주 더운 기후에서, 일반형테이프는 움직이게 되고 접착제가 '점액'처럼 바뀝니다. 케이블 번들링에 사용하고 난 후, 끈적끈적한 부분을 긁어내지 않으려면, 이 점을 고려해야 합니다.
    • 열악한 환경에서 매스틱 테이프 스플라이스 위에 재킷을 입히는 경우에는 접착제가 흐르지 않도록 프리미엄 비닐 테이프를 사용하는 것이 좋습니다.

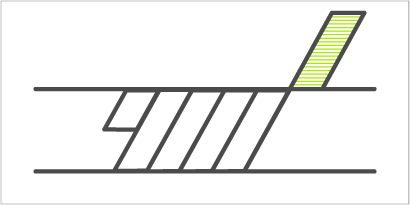

접착력
  • Scotch® Vinyl Electrical Tape Super 33+™ being wrapped around a cable outside revealing adhesion

    뛰어난 접착력​
    늘어짐과 테이프 말림은 접착력 저하 및 부적절한 설치와 같은 여러 요인으로 때문에 발생합니다. 오염 물질과 열 또한 요인이 될 수 있습니다. 테이프가 풀리면, 부식될 수 있습니다. 프리미엄 전기절연 비닐테이프는 높은 등급의 재료로 만들어집니다.   강철에 대한 접착력은, PSA(pressure-sensitive adhesive, 감압 접착제) 테이프에 대한 ASTM D1000 재료물성시험의 일부입니다. 시험에서는 테이프를 강철 표면에서 당기는 데 필요한 힘의 양을 테스트합니다.

    • 테이프가 오래 지속되어야 하는 경우에는 접착력이 중요합니다.

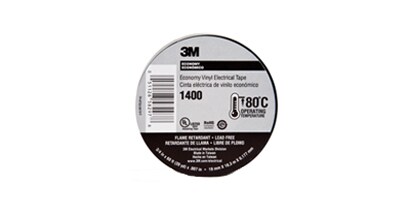

    • 임시 고정용 범용 테이프는 대개 강철에 대한 접착 등급이 낮습니다.
    • 접착 등급이 더 높은 프리미엄 비닐테이프은 플라스틱, PVC, 구리 및 알루미늄 등을 붙이는 데 효과적입니다.
    • 또한 넓은 온도 범위에서 더욱 안정적인 접착 특성이 있으므로, 필요할 때에 필요한 곳에 부착할 수 있습니다.

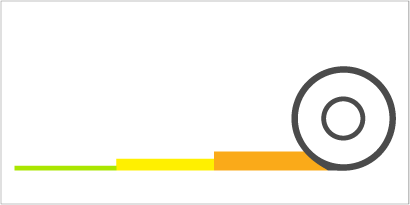

두께
  • gloved hand holding roll of Scotch® Vinyl Electrical Tape Super 88 wrapped on cable at construction site

    칼과 방패
    종이처럼 얇은 테이프를 사용해도 전기를 절연할 수 있지만, 천공되지 않도록 보호할 수 있는 외피를 만들려면 폴리 염화비닐(PVC) 같은 비닐로 겹쳐서 레이어를 형성해야 합니다. 경이로운 이 플라스틱은 1913년에 발명되었으며, 현재는 배관 파이프에서 신용 카드에 이르는 모든 분야에서 사용됩니다. 초기에는 가소제를 사용하면서 폴리비닐 필름을 제조하는 데 어려움을 겪었고 접착력도 떨어졌습니다. 1946년에 3M 연구원이 해결책을 찾아 내면서 Scotch® Vinyl Electrical Tape 33이 시장에 출시되었습니다.

    • 전기절연 비닐테이프는 대개 두께가 5~7mil입니다(미국에서 가장 많이 사용되는 것은 7mil).
    • 더 얇은 일반테이프는 주로 케이블의 번들링과 하네싱에 사용됩니다.
    • 두꺼운 프리미엄 전기절연 비닐테이프는 일반적으로 1차 저전압 절연을 위해 사용됩니다.
    • 두께가 더 두꺼운 8.5mil 및 10mil 고강도 전기절연 비닐테이프는, 극한환경에서 케이블과 접속재의 마모나 뚤림을 방지 해 줍니다.
    • 두께가 두꺼워지면, 여러 겹 랩핑의 효과와 같이, 절연내력 강도를 증가시켜 줍니다.  레이어 층이 두꺼울수록, 실외 사용에 있어서, 향상된 UV 차단 성능을 제공합니다.
전기절연 비닐테이프의 성능 비교.

다양한 제품을 선택할 수 있습니다. 읽기 쉬운 이 차트를 통해 성능 등급을 한 눈에 이해할 수 있습니다.

전기 절연 비닐 테이프
단순한 절연체 그 이상입니다.

케이블 재킷

PVC 배킹 '비닐' 테이프는 저압 상황에서 일차 절연체로 사용되며, 저압, 중압 및 고압에서도 케이블 재킷을 대체 및 강화하는 목적으로 사용됩니다. 비닐 테이프로 설비 보호와 유지 보수할 수 있는 여러 방법을 알아보십시오.

전문가와 함께 하세요.

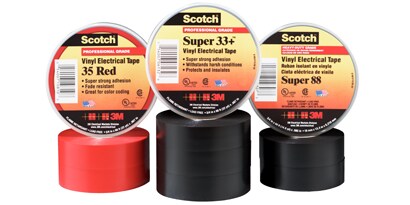

전기 작업 전문가들이 프리미엄 테이프를 선호하는 이유는?

  • 성능

    접착력•절연성능•신장율•온도

    프리미엄 전기절연 비닐테이프는 성능에 영향을 주는 주요 구성 요소 전반에서 탁월한 효과가 있습니다. 접착력이 강하고 유연성과 배킹의 적합성이 높을 수록, 신축성과 밀봉력이 뛰어납니다. 중요 작업 시, 전문가는 굳이 본인의 직업, 안전 및 명성에 대해 위험감수를 할 필요가 없습니다.

  • 사용량 절약

    중요 업무•산업•제조•MRO

    산업 시설의 전기 설비에는 접착 상태와 성능을 유지하는 비닐 테이프를 사용해야 합니다. 테이프가 필요한 유지 관리 절차보다 오래 가지 않으면, 회사는 예정에 없던 수리에 더 많은 비용을 지출합니다. 테이프가 두꺼울수록, 재킷이 더 강해져 거친 환경에서 기계적 보호 성능이 향상됩니다. 프리미엄 테이프는 늘어지는 경향이 덜 합니다. 신축성이 좋아 단단히 밀봉되며, 부식, 오염 물질에 대한 저항력을 향상시켜 줍니다. 신축성이 탁월하기 때문에, 전기작업자가 대개 적은 양의 테이프를 사용해 불규칙하거나 복잡한 연결, 종단 및 버스바를 덮습니다.

  • 극한 환경

    온/냉•습기•실외•지하

    전기 작업자는 작업할 때 가혹한 조건을 겪게 됩니다. 경우에 따라 영하의 온도에서 작업할 수도 있습니다. 프리미엄 비닐테이프는 접착제가 부드럽게 점착력을 유지하기 때문에, 매우 낮은 온도에서도 빠르게 접착할 수 있습니다. 날씨가 많이 더운 환경에서는, 빠르고 효과적으로 작업을 완료해야 합니다.  접착 강도가 낮은 범용 비닐 테이프를 아주 더운 환경에서 사용하는 경우에는, 시간이 지날수록 테이프가 말리거나 부서지기 쉽고 크랙이 발생하여 전기 절연 성능이 저하될 수 있습니다.

  • 믿고 사용할 수 있는 테이프

    안전•신뢰성•품질•평판

    경기장 조명이나, 해저 정기선의 돛대 위, 광산 갱구 아래 등의 환경에서 테이프 설치가 어려운 경우, 전기작업자는 한번에 정확하게 작업을 수행하려고 할 것입니다. 전문가에게는 가장 강력하고 내구성이 뛰어난 제품을 사용하는 것이 합리적입니다. 프리미엄 등급 테이프를 올바르게 사용하면, 일반적인 전기 고장으로 인한 가동 중단 위험을 줄일 수 있습니다. 프리미엄 테이프는 절대로 실패해서는 안 되는 중요한 용도에 사용하도록 설계되었습니다.


전기 절연 비닐 테이프 비교

  • 사용에 적합한 전기 절연 테이프를 선택하기 위한 키 포인트.

    전기 절연 테이프를 선택할 때는 몇 가지 규칙을 따라야 합니다.

    • 비닐 배킹 테이프에는 습기 및 부식 요소를 차단하는 강력하고 유연한 내마모 PVC 배킹이 있습니다. 그러한 테이프는 대개 일차 및 이차 절연을 위한 가장 경제적인 선택입니다.
    • 매스틱 테이프의 접착력 및 씰링 특성은 금속, 고무, 합성 케이블 절연 및 자켓에 탁월한 효과가 있습니다. UV 내성이 있으며, 습기에 대해 빠르고 쉽게 견딜 수 있어 실외 조건에 적합합니다.
    • 고무 테이프는 최대 정격 전압이 69kV인 직선접속재, 종단와이어 및 케이블을 절연하는데 사용할 수 있도록 설계되었습니다. 이러한 제품들은 물리적 및 전기적 특성이 우수하며, 전기 연결부 및 케이블에 있어서, 습기 차단 및 패딩 작업에 이상적입니다.
