69kV까지 절연되는 3M 고무 전기 테이프

  • 고무 전기 테이프. 패드, 최대 69kV까지 보호 및 절연.

    전기 기사는 중대한 일을 합니다. 전력을 지속 공급하려면, 집중력, 지식 및 기술이 필요합니다. 가장 위험한 작업 중 일부는 중압 및 고압 용도에서 작업하는 전기 기술자가 수행합니다. 에틸렌 프로필렌 및 실리콘 고무 전기 테이프의 절연 등급은 3M에서 만든 전기 테이프 중 가장 높으며, 대부분의 중압 및 고압 작업 전문가의 도구 상자에서 신뢰할 수 있는 제품입니다. 알맞은 포장과 자기융착 특성은 치명적인 고장을 일으킬 수 있는 중요한 영역의 공극을 제거하는 데 도움이 됩니다.

    그러나 더 있습니다. 전문가는 고무 테이프가 고압 절연 이상의 기능을 제공할 수 있으며 다양한 저압 용도에도 자주 사용된다는 것을 알고 있습니다.

    용도에 맞는 고무 테이프를 평가하려면, 여기를 클릭하십시오.



알맞은 포장
  • 테이프를 잘 감기 위해서는 쌓인 공기 공극을 줄이기 위해 정확한 하프 랩핑과 일정한 장력이 필요하기 때문에, 고압 케이블에 테이프를 감싸는 작업은 시간이 많이 걸리고 오류가 발생하기 쉽습니다. 고무 테이프는 최대 1,000%까지 늘어나도록 설계되었습니다. 이런 방식으로 테이프를 늘리면 압축이 이루어져, 우수한 단열 및 습기 보호를 제공하는 강력한 자기융착이 이루어집니다.

    일반적인 테이프 스플라이스에서는 테이프를 잡아 당기면서 끊기 직전까지 늘립니다. 테이프의 너비가 원래 크기의 약 1/3로 좁아집니다. 테이프의 길이가 늘어나며, 작업자의 손이 처음 시작한 곳에서 20인치까지 매우 빠르게 움직입니다. 종종 좁은 장소에 테이핑하기 때문에, 이 작업이 더욱 어려워집니다. 고무 테이프의 많은 성능 이점을 실현하려면, 적절한 테이핑 기술이 중요합니다.

    Illustrations depicting proper wrapping techniques: a roll of tape wrapped once around cable, tape wrapped in half-lapped layers, tape stretched away from cable to show tape narrowing and elongating 500-1000% of length, tape being backwound on roll

    • 백와인딩 고무 테이프를 사용하면, 테이프가 작업 영역에서 점차 멀어지는 것을 방지할 수 있습니다.
    • 스트레치에 가해지는 압력도 '프레그넌트 스플라이스'라고 하는 공극과 돌출을 제거하는 데 도움이 됩니다.
    • 좋은 고무 테이프는 포장할 때 툭 끊어지지 않습니다.
    • 화학적 오염 및 물리적 손상에 대해 보호할 수 있도록, 스플라이스 및 종단 부분에는 항상 비닐 테이프로 자켓을 입혀야 합니다. 비닐 자켓은 케이블을 이물질로부터 보호 해 줍니다.
    • 고무 테이프의 절연 강도는 레이어층을 추가할수록 증가합니다. 저압 용도(600V 미만)의 경우에는 항상 최소 2½개의 하프 랩 레이어를 적용하십시오.

수분 조절

  • 고무 테이프는 습기를 막아 주므로, 실외 용도나 가끔 물이 스며들 수 있는 맨홀에 적합한 솔루션입니다.

    자기융착 고무 테이프는 증기, 떨어지는 물 및 높은 습도가 있는 생산 공장 및 제조 시설에서 필요한 습기 보호 기능을 제공합니다.

    화학 물질 및 유체에 노출되는 가혹한 환경에서 구리 부식이 발생하지 않도록 충분하게 비닐 테이프로 덮으십시오.


고온 성능

더위를 견디도록 설계되었습니다.

  • 매우 더운 여름날 차량 내에 범용 비닐 테이프 롤을 남겨 두면, 열기가 접착제를 부드럽게 만든다는 사실을 확인할 수 있습니다. 날씨가 많이 더우면, 밖으로 흘러 내립니다.

    3M 고무 테이프의 작동 온도 범위는 80~105°C(176~221°F)입니다. Scotch® 라이너리스 고무 스플라이싱 테이프 130C 및 고무 스플라이싱 테이프 23과 같은 일부 테이프의 과부하 온도는 최대 130°C(266°F)입니다. 이 높은 열 속성 때문에, 많은 산업 환경에서는 습기 씰, 패드 및 절연 용도로 고무 테이프를 많이 사용합니다.

    • 용광로가 있는 생산 라인
    • 제철소
    • 열 통풍구 근처
    • 뜨거워지는 기계 및 모터

    날이 더워질 경우, 3M은 또한 실리콘 고무 케이블을 위해 실리콘 고무로 만든 전기 테이프를 만듭니다.

    • Scotch® 자기융착 실리콘 고무 전기 테이프 70 및 70 HDT 제품은 환경 씰링, 절연(일반적으로 5~46kV), 자외선 차단 성능이 있고, 초고온 용도에서 트랙 및 아크 보호에 적합하며, 매우 가볍고 얇은 특성을 가지고 있습니다.
    • Scotch 테이프 70HDT는 삼각형 모양의 윤곽을 가지고 있으며, 중앙이 더 두껍습니다. 이 테이프는 하프 랩을 씌울 때 균일한 표면 높이를 만들도록 설계되었습니다.
    • 이러한 기능은 무게를 제한하고 공간을 최소화하는 것이 중요한 해군, 군사 및 항공기 제조와 같은 용도에서도 매우 중요할 수 있습니다.

추가 패딩
  • 패딩을 위해, 더 두껍습니다. 흔들리지 않도록 설계되었습니다.

    패딩을 위해, 더 두껍고 흔들리지 않도록 설계되었습니다

    생산 라인의 엔진과 모터로 인해 전기 연결부에는 극심한 진동이 가해집니다. 고무 테이프는 일반적으로 전기 절연 비닐 테이프보다 4배 더 두꺼우며, 지속적인 진동이 가해지는 모터 리드 같은 연결부에 추가적인 기계적 보호 기능을 제공합니다. 또한 부스바 및 분할 볼트 접합부와 같이, 불규칙하고 거칠거나 날카로운 모서리가 있는 표면 주변에서 우수한 패딩성능과 적응성을 제공합니다.

    Scotch® 라이너리스 고무 스플라이싱 테이프 130C의 두께는 30mil입니다.


고무테이프, 절연테이프 및 스플라이싱 테이프의 유형

  • 1차 절연 테이프 600V~69kV

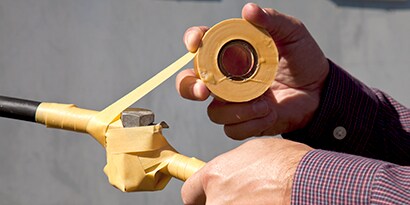

    자기융착 고무 테이프

    종단, 접합 및 버스 바 적용을 위한 에틸렌 프로필렌 고무 테이프. 중압 및 고압 용도에 프리미엄 테이프를 사용하는 것이 좋습니다. 3M에서 제작한 테이프 중에서도 최적의 성능과 뛰어난 신축성을 제공합니다. 범용 테이프는 저압 습기 씰링 및 패딩에 적합합니다.

    • 두께: 30mil
    • 작동 온도: 최고 90°C(194°F)
    • 신장율: 700-1,000%
    • self-bonding 특성
    • 라이너 또는 라이너리스
    • 최대 69kV의 1차 절연

    프리미엄 테이프

    Scotch® 라이너리스 고무 스플라이싱 테이프 130C

    Scotch® 고무 스플라이싱 테이프 23

  • 자기융착 실리콘 고무 테이프

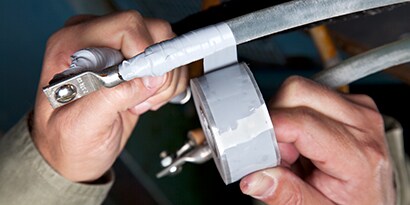

    자기융착 실리콘 고무 테이프

    적용 가능 온도가 높고 얇은 특성의 자기융착 실리콘 고무 테이프. 중압 용도 및 임계 중량 제한이 있는 용도에 사용됩니다. 오존, 아크 및 트랙 저항이 우수합니다. Scotch® 70HDT 테이프는 중앙의 삼각형 프로파일이 더 두꺼워 반겹침 랩을 균일하게 할 수 있습니다.

    • 두께: 12~20mil
    • 적용 온도: 최고 180°C(356°F)
    • 신장율: 300-450%
    • 자기융착성
    • 경량
    • 최대 69kV의 1차 절연
    • 제거하기 쉬운 라이너

    프리미엄 테이프

    Scotch® 자기융착 실리콘 고무 전기 테이프 70

  • 케이블 자켓 수리 및 마이닝 테이프

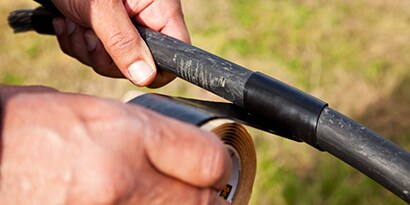

    케이블 자켓 수리 및 마이닝 테이프

    가황 처리된 CSM 고무로 만든 매우 견고한 기재. 건설 현장, 제철소, 석유 화학 플랜트 및 산업용 제조 같은 거친 환경에서 케이블을 자켓팅하는 데 사용합니다. 현장 수리에 사용합니다. Scotch® 헤비 듀티 마이닝 테이프 31은 MSHA 승인 등급을 받았습니다.

    • 두께: 60mil
    • 작동 온도: 최고 105°C(221°F)
    • 신장율: 500%
    • 오일 및 자외선 차단
    • 난연성
    • 자체 치유 성능과 내마모성
    • 제거하기 쉬운 라이너
  • 니스 캠브릭 테이프

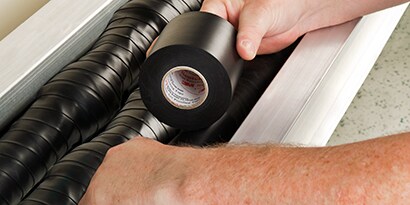

    니스 캠브릭 테이프

    3M에서 제조한 최초의 전기 테이프. 전기 절연 바니시로 강화된 우븐 코튼 캠브릭 패브릭. 케이블, 스플라이스 또는 버스 바를 감쌀 때 강력한 절연 쉘을 만듭니다.

    • 두께: 7~8mil
    • 작동 온도: 최고 105°C(220°F)
    • 너비: .75~2인치
    • 오일 프라이밍
    • 우수한 절연내력

전기 테이프 및 접지 제품

중압에서 고압 전류를 포함하는 애플리케이션에서 전기 차폐 및 접지 제품이 작동합니다. 3M은 고압 직선 및 종단 재료와 호환되는 다양한 솔루션을 제공합니다.

  • 아크 보호

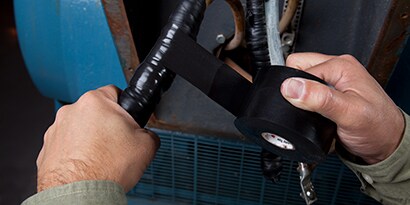

    아크 보호

    팽창성 엘라스토머 테이프는 케이블에서 발생하는 아크 플래시 오류에 대해 케이블을 보호합니다. 고온에 노출되면 두꺼운 탄화 축적물을 생성하도록 제조된 탄성 테이프. 공중 및 지하를 포함한 고압 용도에서 자켓으로 사용됩니다.

    • 두께: 30mil
    • 너비: 1.5~3인치
    • 신장율: 90~150%
    • 하나의 하프 랩핑으로 대부분의 상황에서 적절한 보호 기능 제공
    • 뛰어난 순응성

    프리미엄 테이프

    Scotch® 난연성 전기 아크 방지 테이프 77

  • 전기 차폐

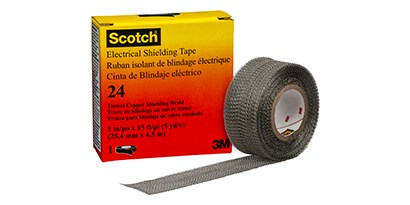

    전기 차폐

    올 메탈 오픈 위브 테이프. 도체 주위에 패러데이 케이지를 만들어 분기된 케이블의 전자기장을 차단합니다.

    • 너비: 1~2인치
    • 신장율: 70%
    • 작동 온도: 0~105°C(32~220°F)
    • 내화성
    • 내부식성
    • 접합 시 완전한 수지 포화 허용
  • 전기 반도체

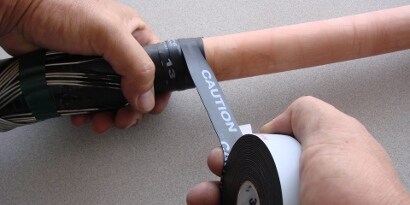

    전기 반도체

    에틸렌 프로필렌 고무 테이프. 다층 케이블 자켓 내부를 지속적으로 차폐할 수 있습니다. 전기를 전도하기 때문에, 테이프 스플라이스 구성에서 외부 자켓 레이어로 사용해서는 안됩니다. 비전도성 비닐 또는 고무 테이프로 덮어야 합니다.

    • 두께: 30mil
    • 작동 온도: 최고 90°C(194°F)
    • 신장율: 800%
    • 자외선 차단
    • 내습성
    • 버스 바의 볼트 접합부에 적절하게 사용 가능

    프리미엄 테이프

    Scotch® 전기 반도전성 테이프 13

  • 전기 접지 브레이드

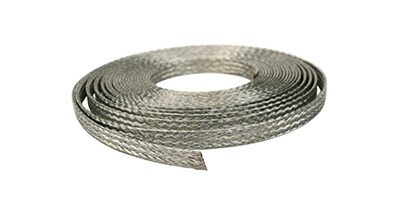

    전기 접지 브레이드

    중압 및 고압 케이블에서 접지 전위를 확장하도록 설계된 모든 금속 직조 접지 브레이드 6AWG 와이어의 전류 전달 용량이 높음 공중 스트랜드 마운트, 패드 마운트, 폴 마운트 지하 및 벽 마운트 용도에 사용

    • 뛰어난 순응성
    • 작동 온도: 0 ~105°C(32~220°F)
    • 두께: 93.75mil
    • 너비: 0.5인치
    • 내부식성 구리

고무+매스틱
  • 매스틱은 극도의 신장율 특성을 가진 매우 끈적거리는 소재입니다. 고무 매스틱 테이프는 에틸렌 프로필렌 고무 기재와 매스틱 층으로 되어 있습니다. Scotch® 고무 매스틱 테이프 2228은 더 높은 온도 등급, 순응성, 절연 강도 등 두 소재의 최고 품질을 통합합니다. 모든 툴킷에 속하는 테이프 중 하나입니다.

    오래 지속되는 용도+빠른 수정에 적합합니다.

    매스틱 전기 테이프 및 사용하는 위치 및 시기에 대해 자세히 알아 보십시요.


  • 사용에 적합한 전기 절연 테이프를 선택하기 위한 키 포인트

    사용에 적합한 전기 절연 테이프를 선택하기 위한 키 포인트

    전기 절연 테이프를 선택할 때는 몇 가지 규칙을 따라야 합니다.

    • 비닐 배킹 테이프에는 습기 및 부식 요소를 차단하는 강력하고 유연한 내마모 PVC 배킹이 있습니다. 그러한 테이프는 대개 일차 및 이차 절연을 위한 가장 경제적인 선택입니다.
    • 매스틱 테이프의 접착력 및 씰링 특성은 금속, 고무, 합성 케이블 절연 및 자켓에 탁월한 효과가 있습니다. 자외선 차단 기능이 있으며, 습기를 빠르고 쉽게 씰링할 수 있어 실외 조건에 적합하도록 설계되었습니다.
    • 고무 테이프는 최대 정격 전압이 69kV인 직선접속재, 종단와이어 및 케이블을 절연하는데 사용할 수 있도록 설계되었습니다. 이러한 제품들은 물리적 및 전기적 특성이 우수하며, 전기 연결부 및 케이블에 있어서, 습기 차단 및 패딩 작업에 이상적입니다.
