3M의 헤드업 디스플레이(HUD) 솔루션
-
명확한 정보가 안전하고 자연스럽게 섞여 주행 경험으로 승화되는 것, 바로 이것이 커넥티드 모빌리티의 미래입니다. 윈드 실드는 캔버스와 같습니다. 그리고 헤드업 디스플레이(HUD)는 페인트 붓입니다. 자동차 설계는 운전자 경고 기능, 턴 바이 턴(turn-by-turn) 내비게이션, 그리고 때로는 증강현실도 포함하는 하나의 기술입니다. 이 모든 것을 한 데 모으는 것이 빛과 열을 다루는 과학입니다.
어디를 바라보든 놀라운 일이 일어납니다
-
이제는 낮이나 밤이나, 운전자의 자세가 어떻든, 어느 시야각에서든, 심지어 운전자가 편광 선글라스를 끼고 있더라도 이미지가 명확하고 초점이 맞아야 합니다. 이러한 요구는 윈드 실드 전체에 걸쳐 더 넓은 시야로 커져가고 있습니다. 이는 즉, 더 많은 HUD 필름이 요구되고 열 관리, 내구성, 그리고 심지어 전자파 간섭(EMI)과 관련하여 풀어야 할 과제가 더해지고 있다는 뜻입니다. 3M은 윈드 실드에서부터 히트 싱크까지 이 모든 문제에 대한 과학적인 해답을 제시하기 위해 노력합니다. 아래에서 더 자세히 알아보세요.
3M은 과학을 이용하여 윈드 실드 자체에서부터 저 밑바닥의 히트 싱크까지 이 모든 문제에 대한 해답을 제시하기 위해 노력합니다. 아래에서 더 자세히 알아보세요.
-

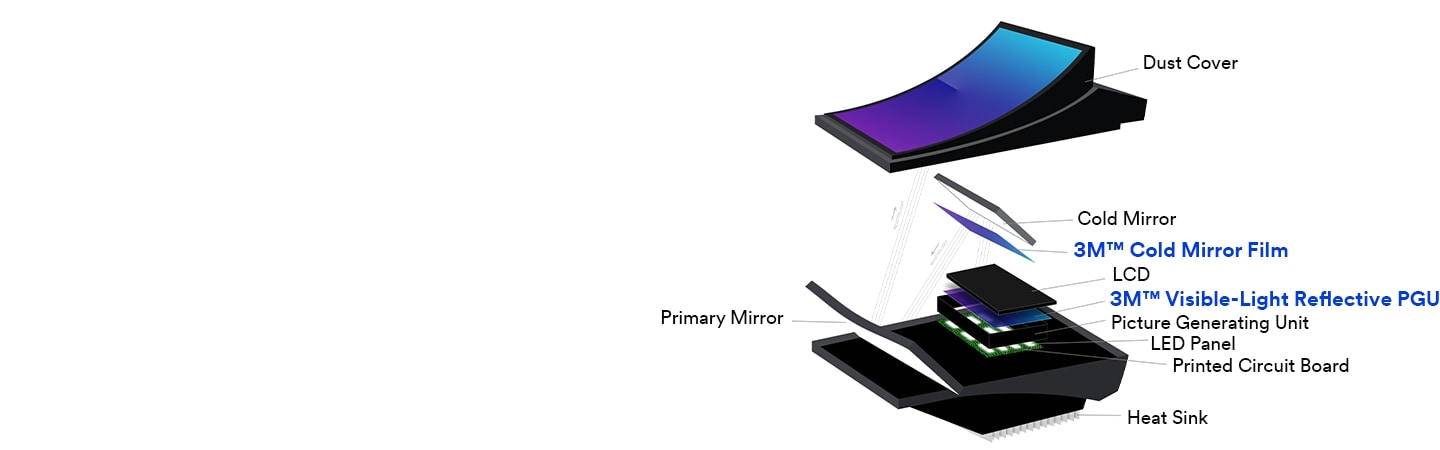

3M HUD 빛 관리
더 밝고 더 선명한 영상, 더 넓은 시야, 그리고 최고의 탑승자 경험을 얻으세요. 가장 뚜렷한 비전을 가진 차량용 HUD 설계를 경험해 보세요. 3M은 수십 년에 걸쳐 빛 관리 분야에 전문성을 축적해 왔습니다. 3M의 반사 필름은 에너지 소비를 늘리지 않고도 밝기와 대조성을 개선하고 동시에 주의를 방해하는 빛 반사 현상을 줄여줍니다.
-
-
3M™ 콜드 미러 필름(CMF)
3M™ 콜드 미러 필름(CMF)은 적외선(IR), 그리고 가시 파장 영역의 절반을 차단하여 차량용 HUD의 태양 방사 조도를 40%나 줄여줍니다. 태양 방사 조도가 낮으면 열이 감소하여 내부의 LCD와 PGU에서부터 외부의 프레임과 커버까지 HUD 필름의 여러 구성요소들의 수명이 더 늘어납니다.
추천 솔루션: -
3M™ 가시광선 반사 PGU(VRP)
3M™ 가시광선 반사 PGU(VRP)는 HUD 기술에 사용되는 반사 편광 필름으로, 디스플레이 성능을 개선하고 동시에 PGU 어셈블리 내부와 주변의 열 상승을 줄여줍니다. 3M™ 광학 투명 접착제로 접착된 다층 구조로 되어 있는 VRP는 투사된 이미지를 밝게 해주는 한편, HUD 어셈블리를 통해 원치 않는 가시광선이 다시 영상 생성 장치로 되돌아오는 것을 막아줍니다. LED에서 생성되는 추가적인 빛과 열을 차단하기 위해 PGU가 LCD 뒤에 위치하는 경우도 있습니다.
추천 솔루션: -
3M 3-필름 솔루션
헤드업 디스플레이를 밝게 만들고 열 부하를 관리하는 효과를 한 번에 누리세요. 3M은 3-필름 솔루션을 통해 성능과 안정성을 개선하는 한편 TFT 수명을 늘리는 데 도움을 드립니다. 이 솔루션은 3M™ 가시광선 반사 커버(VRC), 3M™ 콜드 미러 필름(CMF), 그리고 3M™ 가시광선 반사 PGU(VRP)로 구성되어 있습니다. 추천 솔루션:
곧 출시됩니다
-
3M™ 반사 편광 미러(RPM)
최적의 명확도와 밝기로 몰입감 있는 경험을 선사하는 이중 기능 디스플레이를 만드세요. 3M™ 반사 편광 미러는 백라이트가 꺼지는 풀 미러 모드에서는 일반 거울처럼 잘 반사해줍니다. 이 필름은 광학적으로 평평하기 때문에 이미지가 왜곡되지 않습니다. 백라이트가 켜지고 필름 및 LCD 투과축이 정렬되는 LCD 모드에서는 빛의 90% 이상이 전달되어 eMirror 이미지 디스플레이의 밝기를 최적화해줍니다. 추천 솔루션:
-
3M HUD 접착
가장자리를 제거하고 경계를 밀어내세요. 강하고 내구성 있는 차량용 HUD를 만들면서도 거슬리는 접착선을 감추세요. 3M은 기재들이 서로 비슷하지 않고 표면이 둥글고 접착선이 좁고 너무 얇은 등 HUD 접착과 관련하여 오늘날 가장 까다로운 설계 난제들을 해결하도록 도와드릴 수 있습니다. 추천 솔루션:
-
-
3M™ 폴리에틸렌 폼 테이프
우수한 초기 접착력과 불규칙한 표면에서도 우수한 성능을 발휘하는 영구 접착력을 누려보세요. 3M의 폴리에틸렌(PE) 테이프는 강력하고 용도가 다양하며 내열성이 우수하고, 닫힌 셀 구조로 되어 있는 폼과 고유의 아크릴 점착 시스템 덕분에 내구성이 오래 유지됩니다. 시공 시 임시 보호성이 우수하며 깔끔하게 제거되는 3M™ Clear Polyester Durable Label Material은 훌륭한 열 안정성과 방습성, 그리고 UV 차단 성능을 지닌 우수한 접착제입니다.
추천 솔루션:3M™ 양면 폴리에틸렌 폼 테이프 4492
3M™ 양면 폴리에틸렌 폼 테이프 4492B
3M™ 양면 폴리에틸렌 폼 테이프 4492BF
3M™ 투명 폴리에스터 견고한 라벨 소재 FM1542 -
3M™ VHB™ 테이프
아크릴 점착제의 강도와 안정성에 아크릴 폼 코어의 유연성을 결합하세요. 3M™ VHB™ 테이프는 HUD 접착 시 성능의 조화를 탁월하게 이끌어냅니다. 충격과 진동을 잘 견디고 동시에 증강현실 HUD의 유연성을 향상합니다. 3M의 테이프는 편리하고 사용하기 쉬우며 다이컷을 통해 형태를 미리 만들 수 있습니다.
추천 솔루션:3M™ VHB™ 테이프 5952 제품군
3M™ VHB™ 테이프 4941 제품군
3M™ VHB™ 테이프 GPH 제품군
3M™ VHB™ 테이프 VHX-1701 제품군
3M 디스플레이 접착 제품 브로셔 보기(PDF, 2.18MB) -
3M™ 얇은 접착 테이프
우수한 기술이 적용된 본 테이프는 PET 캐리어를 통해 양면 테이프에서 이전에는 불가능했던 성능 수준을 가능하도록 합니다. 여러 가지 독점 기술들이 결합되어 탁월한 들뜸 방지 성능, 충격 흡수 및 내화학성에서부터 임시 제거가 가능하다는 점과 다양한 용도의 접착에 사용할 수 있다는 점, 그리고 계면에너지가 높거나 낮은 소재들에 이르기까지 HUD 접착 활용 분야의 다양한 속성들이 훌륭하게 조화를 이루게 해줍니다.
추천 솔루션:
-

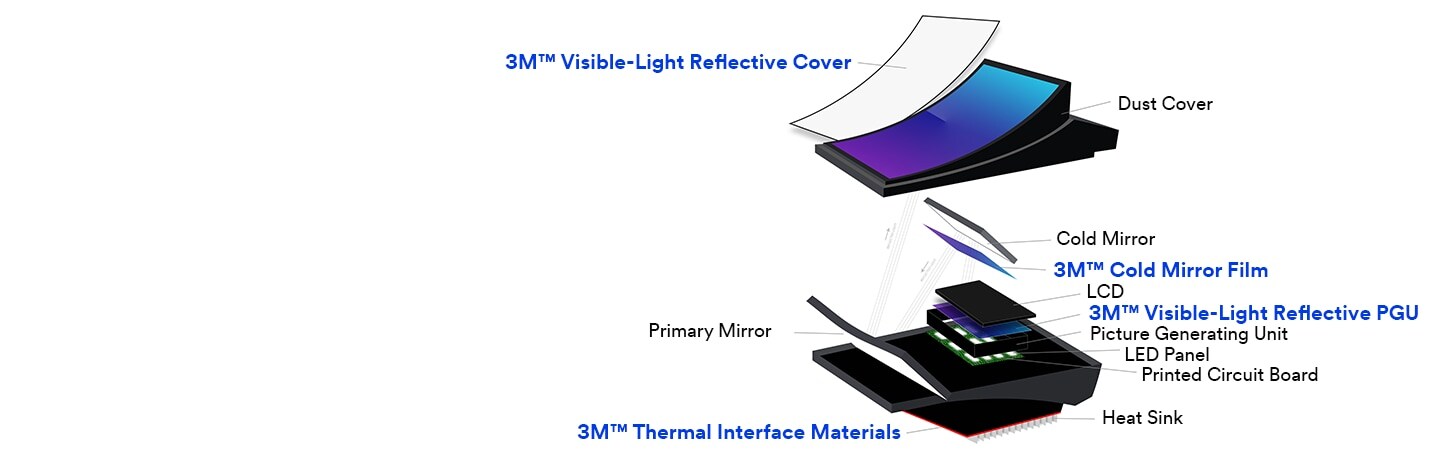

3M HUD 열 관리
햇빛을 반사하고 열을 핵심 구성요소에서 히트 싱크로 전달하여 HUD 내부의 열 부하를 조절하고 소중한 전자장치들을 보호합니다. 3M의 필름은 커버 렌즈에서부터 PGU까지 자동차 HUD의 모든 부분을 보호해줍니다. 모든 소재가 유연하고 잘 맞으며 손쉽게 다이컷할 수 있어서 자동화 장비의 유무에 관계없이 사용이 가능합니다.
-
-
3M™ 가시광선 반사 커버(VRC)
3M™ 가시광선 반사 커버(VRC)로 헤드업 디스플레이의 온도를 낮게 유지하세요. VRC는 폴리카보네이트 기재에 씌워져 있는 다층 반사 편광 미러 필름입니다. 편광 미러의 기능을 통해 어떤 편광 상태는 전달되고 어떤 상태는 반사됩니다. 주변 가시광선의 절반을 반사함에 따라 HUD 내부의 온도가 내려갑니다. VRC는 95°C ~ –40°C에서 테스트를 거쳤습니다.
추천 솔루션: -
3M™ 콜드 미러 필름(CMF)
3M™ 콜드 미러 필름(CMF)은 적외선(IR), 그리고 가시 파장 영역의 절반을 차단하여 자동차 HUD의 태양 방사 조도를 40%나 줄여줍니다. 태양 방사 조도가 낮으면 열이 감소하여 내부의 LCD와 PGU에서부터 외부의 프레임과 커버까지 HUD 필름의 여러 구성요소들의 수명이 더 늘어납니다.
추천 솔루션:3M™ 콜드 미러 필름 기술 데이터(PDF, 436KB)
-
3M™ 가시광선 반사 PGU(VRP)
3M™ 가시광선 반사 PGU(VRP)는 증강현실 HUD에 사용되는 반사 편광 필름으로, 디스플레이 성능을 개선하고 동시에 PGU 어셈블리 내부와 주변의 열 상승을 줄여줍니다. 3M™ 광학 투명 접착제로 접착된 다층 구조로 되어 있는 VRP는 추가로 LED에서 생성되는 빛과 열을 차단하기 위해 LCD 뒤에 위치하는 경우도 있습니다.
추천 솔루션: -
3M™ 열계면 재료
열을 제어하여 필수 구성요소 밖으로 유도하세요. 3M은 유연성 있고 압축이 가능한 다양한 열계면 재료들을 제공하고 있습니다. 이 재료들은 효율적인 열 전달 경로를 제공하도록 설계되어 있어서 HUD 히트 싱크 부착용으로 이상적입니다.
추천 솔루션: -
3M 3-필름 솔루션
자동차 HUD를 밝게 만들고 열 부하를 관리하는 효과를 한 번에 누리세요. 3M은 3-필름 솔루션을 통해 성능과 안정성을 개선하는 한편 TFT 수명을 늘리는 데 도움을 드립니다. 이 솔루션은 3M™ 가시광선 반사 커버(VRC), 3M™ 콜드 미러 필름(CMF), 그리고 3M™ 가시광선 반사 PGU(VRP)로 구성되어 있습니다.
추천 솔루션:곧 출시됩니다
-

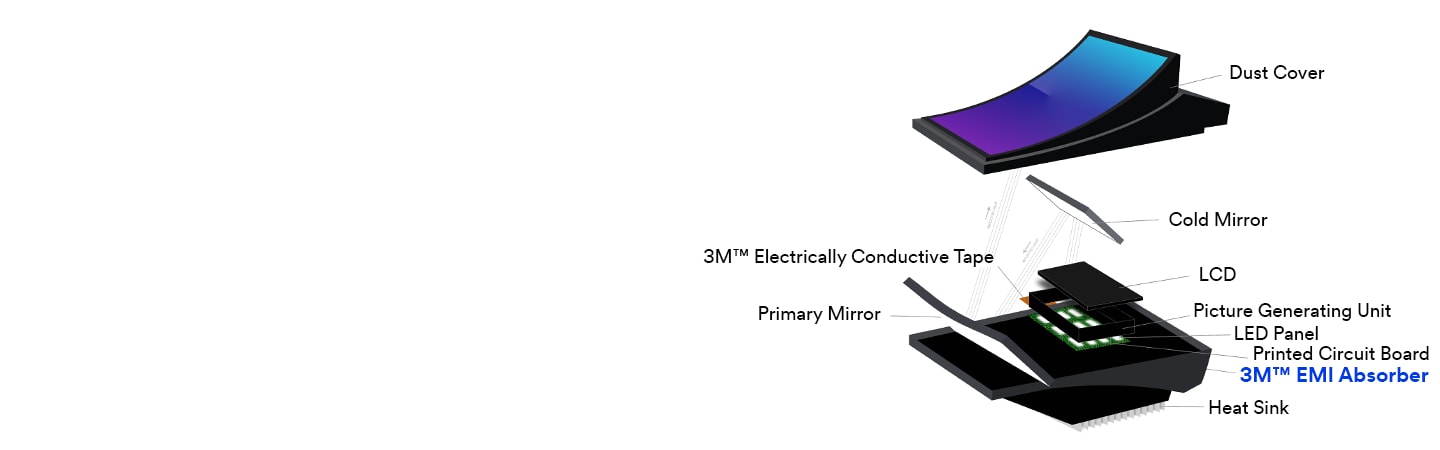

3M HUD EMI 관리
효과적인 EMI 관리는 명확성과 가독성이 필수인 HUD 디자인의 핵심입니다. 3M의 고급 EMI 흡수체로 PGU 내에서 광범위한 주파수에 걸쳐 명확하고 일관된 전자 신호를 획득하세요.
-
-
-
3M™ EMI 흡수체

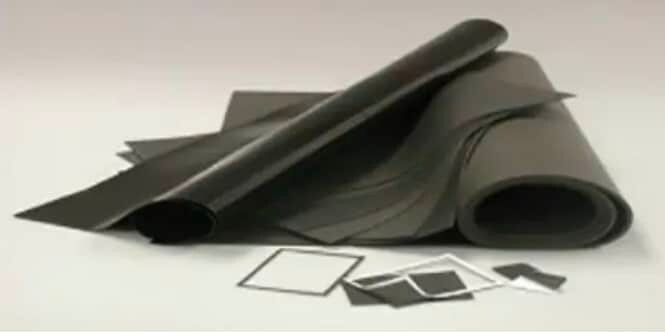

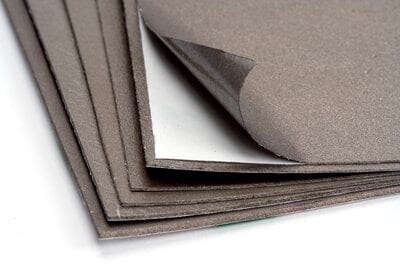

3M의 EMI 흡수체는 자동차 HUD 내부에서 발생하는 광범위한 간섭 스펙트럼을 차단하도록 설계되었습니다. 중합수지와 자성 금속 박편 필러로 만들어진 고투자율 복합소재에 아크릴 감압성 접착제가 도포되어 있어 HUD 필름의 필수 구성요소들 주변의 소음을 흡수하고 신호 대 잡음비(SNR)를 최적화하는 데 이상적입니다. 이 소재는 시트 형태로 제공되며 복잡한 형상으로 쉽게 다이컷할 수 있습니다.
추천 솔루션.
-
3M HUD 완충 및 댐핑 솔루션
헤드업 디스플레이는 기능성, 직관성, 심미성을 갖춰야 하고, 마지막으로 내구성이 있어야 합니다. 3M의 엔지니어링 완충 폼으로 정교한 부품들을 안전하게 보호하세요. 폼 소재는 얇고 가벼우며 진동과 충격을 흡수하는 효과가 우수합니다. 3M이 귀사의 HUD 필름을 도로의 모든 요철로부터 보호해드리겠습니다.
-
-
-
E-A-R™ 쿠션 폼
3M의 자회사인 Aearo Technologies LLC의 우수한 자동차 HUD 완충 및 댐핑 솔루션을 경험해보세요. E-A-R™ 폼은 찌그러지거나 바닥에 닿지 않고 진동과 충격 에너지를 흡수하여 소산시킬 수 있습니다. 따라서 하중점을 낮추고 휘어짐을 방지하며 디스플레이의 모든 화면을 안전하게 보호해줍니다. 화면이 휘어지고 금이 가지 않게 하여 장거리 운행 시 고가의 정교한 HUD 필름 구성요소들을 보호해줍니다.
추천 솔루션:E-A-R™ CONFOR™ SC 폼(PDF, 645KB)
E-A-R™ ISODAMP™ C-6000(PDF, 474.51KB)
HUD의 온도를 낮게 유지하여 커넥티드 상태 유지
-

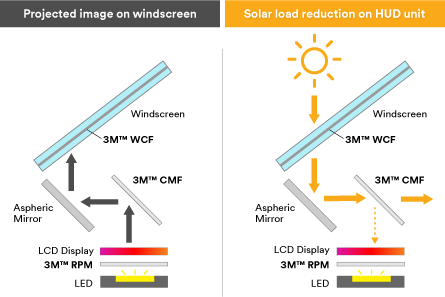

증강현실 HUD는 이미지를 윈드 실드로 안내합니다. 이것이 가져오는 의외의 결과는 이로 인해 햇빛이 쉽게 들어와서 영상 생성 장치(PGU)를 때리게 된다는 점입니다. 설계 엔지니어들은 빛이 통과하는 경로에 "콜드 미러"라는 것을 사용하여 이 문제를 해결했습니다. 이 콜드 미러는 원치 않는 IR 태양 방사를 PGU 밖으로 내보냅니다. 3M은 콜드 미러의 역할을 더 잘 수행하는 반사 필름을 설계하였습니다. 이 필름도 원치 않는 가시 방사의 절반을 PGU에서 멀리 전달합니다.
솔라 그레이드 윈드스크린 글래스는 차량 내부와 HUD 전자장치의 온도를 더 낮게 유지하기 위한 또 다른 솔루션입니다. 3M은 IR은 반사하고 가시광선은 투과시키는 필름을 제조합니다. 이 필름은 햇빛에 의한 차내 온도 상승을 줄여줍니다. 그리고 이 필름은 비금속성 틴팅 필름이어서 트랜스폰더, GPS, 위성 라디오, 또는 셀룰러 데이터용 신호 릴레이를 방해하지 않습니다.
증강현실(AR)의 투사를 위해서는 이 모든 것이 중요합니다.3M™ 콜드 미러 필름은 적외선(IR), 그리고 가시 파장 영역의 절반을 전달하여 헤드업 디스플레이의 태양 방사 조도를 40%나 줄일 수 있습니다. 태양 방사 조도가 낮으면 열이 감소하여 내부의 LCD와 PGU에서부터 외부의 프레임과 커버까지 HUD 필름의 여러 구성요소들의 수명이 더 늘어납니다.
운전자와 증강현실 사이의 장벽 제거
-

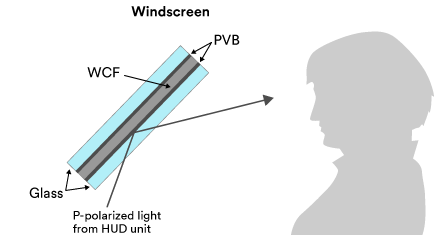

PVB 웨지를 대체하는 3M™ 윈드 실드 결합 필름(3M WCF)을 사용하여 HUD 시야를 넓히고 고스트 이미지를 사실상 제거하세요. 이 필름은 두 유리층을 정렬하여 탑승자가 키에 상관없이 하나의 이미지를 적절한 입체감으로 볼 수 있게 해줍니다. 3M은 유수의 글래스 공급업체들과 제휴하여 필름을 윈드스크린 전체에 모서리 라인이 눈에 띄지 않도록 깔끔하게 도포하는 최상의 방법을 찾기 위해 노력하고 있습니다.
