자동차 정보 디스플레이용 3M 소재 솔루션
-
3M은 한 세기에 걸친 자동차 지식과 광범위한 가전제품 전문 지식을 결합하여 자동차 디자이너와 엔지니어들이 탁월한 차량 실내 경험을 선사하도록 해주는 자동차 디스플레이를 제공합니다. 귀사가 자동차 디스플레이에 관한 가장 어려운 문제들을 헤쳐 나가는 데 있어서 3M 기술이 어떤 도움이 될 수 있는지 확인해보세요.
백서 다운로드: 자동차 디스플레이용 빛 제어 규격(PDF 7.64MB)
가장 어려운 디자인 난제에 대한 3M 솔루션

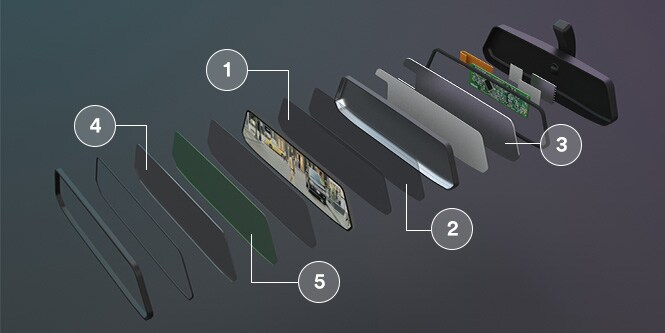

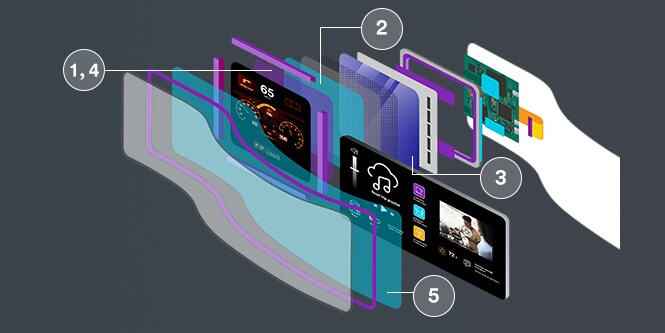

3M 자동차 디스플레이 빛 관리
비전을 가장 잘 보여주는 디자인을 제공하세요. 3M 기술이 귀사의 자동차 디스플레이의 밝기와 선명도, 그리고 가시성이 향상되도록 도와드릴 수 있습니다.
-
최고의 가독성을 위해 밝기와 효율성 극대화

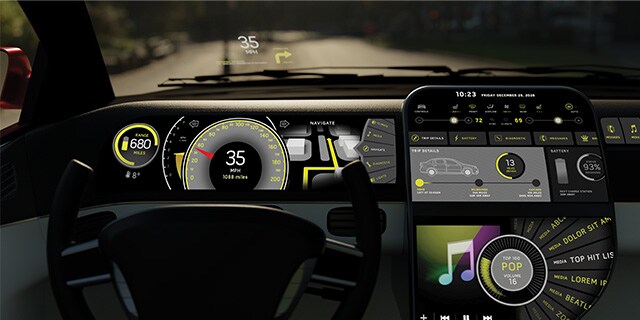

우리는 운전자 인터페이스(HMI)의 새 시대에 접어들고 있습니다. 자동차 디스플레이 디자인은 계속해서 늘어나는 다양한 정보와 데이터를 뒷받침해 주어야 합니다. 몇 가지 예를 들면 오디오 시스템, 내비게이션 시스템, 차량 카메라 및 운전자가 구성하는 여러 가지 앱들이 있을 것입니다. 자동차 디스플레이에서는 안전하고 차별화된 고객 경험을 위해 축방향 휘도와 가독성 및 효율성이 필수입니다. 3M은 백라이트 효율을 높이고 더 많은 빛을 전달하며 무아레 현상을 방지하는 등과 같은 디스플레이의 까다로운 조건을 충족하기 위해 고급 밝기 향상 필름과 반사 편광 필름을 제공합니다. 3M의 프리즘 다층 광학 기술은 빛을 순환시켜서 빛이 가장 필요한 곳으로 유도합니다.
추천 솔루션: -
반사를 줄여서 주의가 산만해지지 않게 함
정보 디스플레이가 더 커지고 그 위치가 대시보드에서 더 높아지면서 반사를 관리하는 것이 매우 중요해지고 있습니다. 3M™ 라이트 컨트롤 필름(ALCF)은 빛을 제어하여 필요한 적소로 유도하고 운전자의 주의를 흐트러트릴 수 있는 곳에서는 빛을 줄여줌으로써, 오늘날 디지털 디스플레이의 증가하는 요구사항을 충족할 수 있는 운전석 디자인이 되도록 도와줍니다. 3M™ ALCF는 빛의 분배를 제어하여 루버 구조에 수직이 되게 함으로써(시야각) 프라이버시 효과를 주고 주변 반사를 최소화하며 화면 대비가 개선되도록 도와주는 루버 필름입니다.
-
광학 접착으로 대비와 내구성 향상
설계자는 3M™ 광학 투명 접착제(OCA)로 견고하면서도 세련된 디자인을 만들 수 있습니다. 이 접착제는 커버 렌즈와 LCD 사이의 공극을 메워서 주변 반사를 줄여줍니다. 따라서 유리 디스플레이의 대비와 가독성이 훨씬 더 좋아집니다. 또한, OCA는 구조 강성을 높여줘서 더 큰 안정성과 내구성을 제공합니다. 3M ACO Series는 렌즈 및 기타 구성요소의 자유 형태와 곡면에 맞으면서도 접합 강도를 유지해주고 다루기 쉬운 광학 투명 접착제입니다.
추천 솔루션:3M™ OCA ACO 01N-XXX
3M™ OCA ACO 03U-XXX
3M™ OCA ACO 04N-XXX
3M™ OCA ACO 05N-XXX

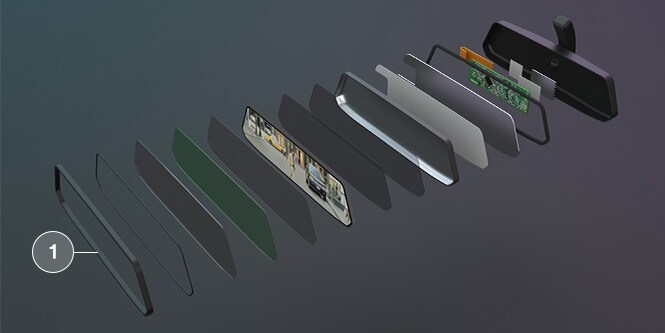

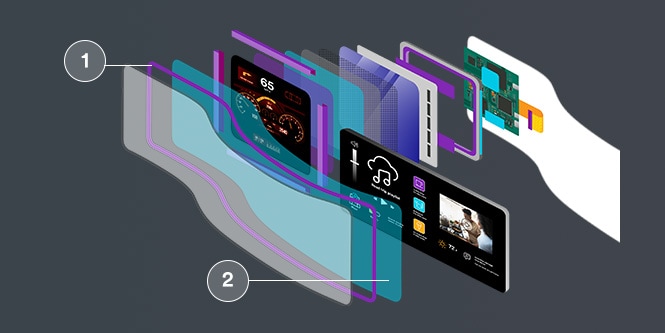

3M 자동차 디스플레이 접착
거의 100년에 걸쳐서 쌓인 접착제 전문성을 귀사의 유리 디스플레이 디자인에 적용하세요. 3M의 폼 테이프와 구조용 액상 접착제와 광학 투명 접착제는 충격 흡수, 피로 저항, 방습, 환경 내성, 비산 방지, 빛효율 및 전달 등 다양한 접착 과제를 해결하는 데 도움을 줄 수 있습니다.
-
3M™ VHB™ 테이프
더 크고 더 얇고 더 둥근 자동차 디스플레이 디자인에 대한 변화하는 니즈를 충족하세요. 아크릴 점착제의 강도와 안정성에 아크릴 폼 코어의 적합성을 결합하여 설계 유연성을 개선하세요. 3M™ VHB™ 테이프는 자동차 디스플레이 접착 시 좀처럼 달성하기 어려운 성능의 조화를 이끌어냅니다. 에너지를 흡수하는 점탄성 테이프가 충격과 진동을 제어하여 민감한 자동차용 디스플레이를 충격과 반복되는 피로에서 보호해줍니다. 이 테이프는 강력한 접착 강도와 내열 성능을 제공하며 100% 닫힌 셀 구조로 된 우수한 실링 처리로 오염물과 습기 및 화학물질을 차단해줍니다. 테이프는 편리하고 사용하기 쉬우며 다이컷을 통해 형태를 미리 만들 수 있습니다.
추천 솔루션:
3M 디스플레이 접착 제품 브로셔 보기(PDF, 2.18MB) -
3M™ 액상 접착제
훌륭한 정적 인장강도와 전단 성능, 그리고 우수한 박리 접착력을 발휘하도록 설계된 3M의 자동차 디스플레이 접착 솔루션으로 안정성과 탄성을 개선하세요. 접착 라인의 폭이 0.5mm가 되지 않아도 충분한 강도를 발휘하는 3M의 액상 우레탄 접착제는 얇은 장치 디자인과 어셈블리에 매우 탁월합니다. 이 1액형 접착제는 PUR의 재작업성을 제공하면서도(값비싼 디스플레이의 복구 시 매우 중요할 때가 있음) 즉각적인 취급 강도를 위한 감압성 접착제 용도로 덧씌워 사용하는 것이 가능합니다.
추천 솔루션: -
3M™ 광학 투명 접착제(OCA)
3M의 광학 투명 접착제로 자동차 디스플레이에 스마트함과 성능을 탑재해주세요. 3M의 ACO Series는 투명한 기재에 탁월한 명료함과 접착력을 제공하고 고온 다습한 환경에 노출되는 적층 내에 강력한 기포 저항을 형성시키는 고도로 특화된 광학 투명 접착 필름을 제공합니다. ITO에 적합하며 감압성 접착제의 특성을 지닌 이 제품은 두꺼운 잉크 스텝이나 렌즈 경계 프레임을 채우기 위해 부드러운 대비 향상 필름을 필요로 하는 사용 분야를 위해 특별히 설계되었습니다. 특수 광학 투명 접착제는 다이컷 제품으로 제공됩니다.
추천 솔루션:3M™ OCA ACO 01N-XXX(PDF, 355.99KB)
3M™ OCA ACO 03U-XXX(PDF, 164.52KB)
3M™ OCA ACO 04N-XXX(PDF, 316.16KB)
3M™ OCA ACO 05N-XXX(158.31KB)

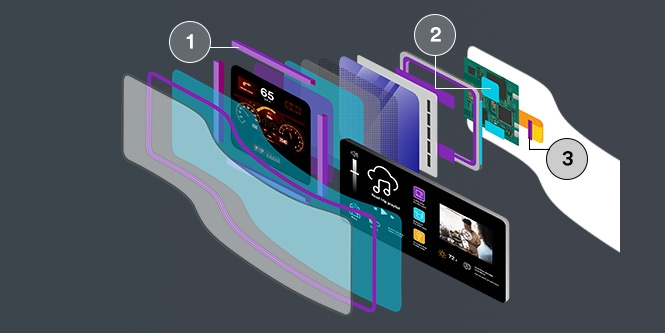

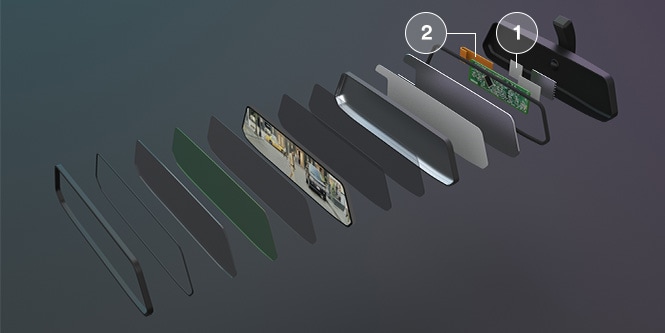

3M 자동차 디스플레이 전자파 간섭 관리
자동차 전자장치들의 성능을 최상으로 유지하세요. 3M의 접지 및 차폐 테이프와 EMI 흡수체를 이용하여 전자파 간섭을 차단하고 흡수하세요. 여러 산업 분야에 사용되는 접착제와 기능성 필러에 대한 3M의 전문성은 자동차용 디스플레이를 위한 지금의 EMI/EMC 솔루션을 개발하는 데 중요한 역할을 하였습니다.
-
EMI 관리를 통해 최적화된 커넥티비티 구현
전도성 접착제 전사 테이프와 전도성 호일 및 직물 테이프로 자동차 전자장치를 접지 및 차폐하여 간섭과 정전 방전으로부터 보호하세요. 감압성 접착제는 액상 접착제를 사용할 경우에 필요한 경화 시간과 청소가 요구되지 않습니다. 3M의 모든 EMI 관리 소재는 변환, 취급 및 도포를 효율적으로 할 수 있도록 만들어졌으며 귀사의 감쇠 요구사항에 맞도록 다양한 두께와 구성으로 제공됩니다. 모든 소재는 손쉽게 다이컷할 수 있습니다.
추천 솔루션:3M™ 전기적 전도성 양면 테이프 9711S Series(PDF, 209.06KB)
-

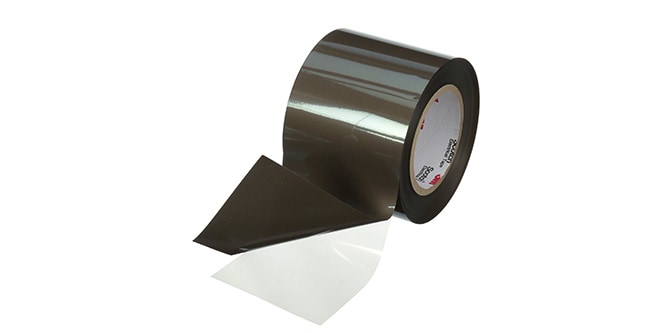

3M™ 전기적 전도성 단면 및 양면 테이프
안정적인 전도성, 작은 접지 면적, 우수한 차폐 성능, 불규칙한 표면에 대한 적합성, 취급성, 재작업성 등을 확보하세요. 3M의 전기 전도성 테이프는 업계 표준으로, ITO 터치 센서나 자동차 투명 디스플레이 같은 응용 분야에 이상적입니다. 이 테이프는 금속 호일이나 금속화된 직물 구조로 되어 있고 전기를 전달하는 접착제가 도포되어 있어서 소음을 필수 구성부품에서 그 외부로 유도하여 낮고 안정적인 접촉 저항을 구현합니다. 그리고 열악한 환경에서도 일관된 성능을 유지합니다. 3M의 테이프는 전기가 통하는 아크릴 기반의 감압성 접착제로, 대부분 할로겐을 함유하고 있지 않습니다. 효율적인 변환과 가공을 위해 투명 PET 이형지가 제공됩니다.
추천 솔루션: -

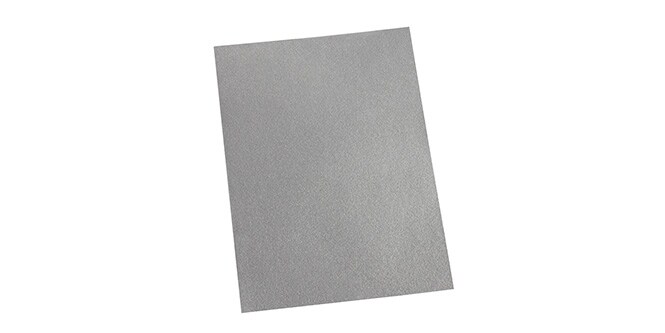

3M™ EMI 흡수체
3M의 EMI 흡수체는 자동차 디스플레이 내부에서 발생하는 EMI를 막아주는 데 특히 적합합니다. 중합수지와 자성 금속 박편 필러로 만들어진 고투자율 복합소재에 아크릴 감압성 접착제가 도포되어 있어 필수 구성요소들 주변의 소음을 흡수하고 SNR을 최적화하는 데 이상적입니다. 이 소재는 시트 형태로 제공되며 복잡한 형상으로 쉽게 다이컷할 수 있습니다.

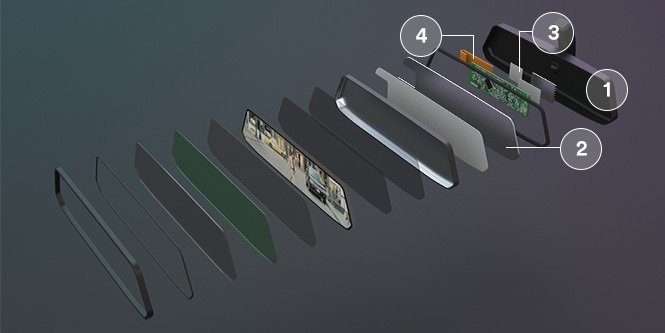

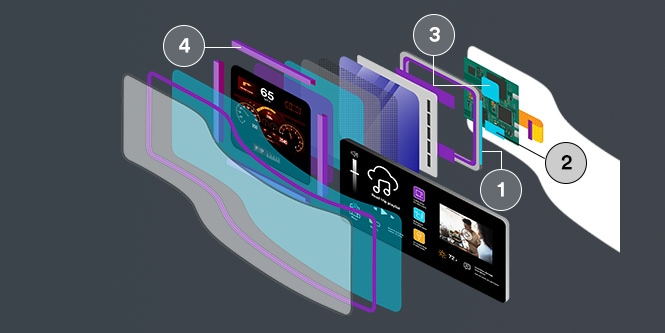

3M 자동차 디스플레이 열 관리
전자제품을 절연하고 필수 구성부품에서 발생하는 열을 다른 곳으로 유도하여 열악한 조건에서 온도를 제어하세요. 혁신적인 자동차 디스플레이의 온도를 낮게 유지하세요.
-
3M™ 열전도성 스폰지 중간패드
실록산 가스가 배출되면 전기 연결이 끊어지고 광학 부품에 김서림이 발생하지만 3M의 열 패드를 사용하면 이러한 가스 배출 현상 없이 탁월한 열 전도성과 전기 절연 성능이 구현됩니다. 이 제품은 절연 강도가 높아서 시간이 지나도 절연 효과가 유지됩니다. 아크릴 패드는 효율적인 취급과 일관된 활용을 위한 호환성과 압축성이 우수하므로 평평하지 않은 표면이나 좁은 공간에도 사용이 가능합니다.
추천 솔루션:3M™ 열전도성 아크릴 중간 패드 5500H(PDF, 177.98KB)
3M™ 열전도성 아크릴 중간 패드 5590H(PDF, 274.10KB) -
자동차 정보 디스플레이를 더 낮은 온도에서 더 안정적으로 작동하게 하세요
복잡한 제조 공정 없이 정밀한 도포와 우수한 성능을 제공하는 효율적인 열 관리 소재를 이용하여 현대식 디스플레이 디자인을 구현하세요. 벌크 소재 전도성(k)과 습윤의 조화에 따라 디스플레이가 최적의 온도 범위 내에서 작동하게 함으로써 디스플레이 시스템 안정성과 성능을 향상시키세요.
3M의 열 전도성 소재들은 모두 간단하고 효율적으로 사용하도록 설계되었습니다. 제품이 유연하고 잘 맞으며 패드와 접착 테이프 형태로 제공되고 손쉽게 다이컷할 수 있어서 자동화 장비의 유무에 관계없이 사용이 가능합니다. 자동차 디스플레이의 LCD 화면이나 전원 칩 드라이버에 사용하기에 아주 좋습니다.
3M의 테이프와 패드에 사용된 아크릴은 실록산 오염 문제를 줄이는 데 도움이 됩니다. 그리고 전기 차단 속성이 탁월하며 일부 패드는 UL94 V-0로 등재되어 있습니다.
추천 솔루션:3M™ 열전도성 아크릴 중간 패드 5590H(PDF, 269.70KB)
3M™ 열전도성 아크릴 중간 패드 5500H(PDF, 177.98KB)
3M™ 열전도성 중간 테이프 8711 Series(PDF, 180.55KB)
3M™ 열 전도성 접착제 전사 테이프 88xx Series(PDF, 154KB) -
3M™ 열 전도성 테이프
이중 이형지 테이프는 필요한 바로 그곳에 열 전도성과 절연 강도를 적용하는 훌륭한 재료입니다. 3M의 접착 전사 테이프에는 열 전도성 필러가 적용된 고강도 감압성 접착제가 도포되어 있습니다. 일부 접착제는 거친 기재나 낮은 표면 에너지(LSE) 기재에 접착하도록 만들어졌습니다. 이 제품은 얇은 접착이 필요한 응용 분야에 아주 적합합니다.
추천 솔루션:3M™ 열전도성 중간 테이프 8711 Series(PDF, 180.55KB)
3M™ 열 전도성 접착제 전사 테이프 88XX Series(PDF, 154KB)

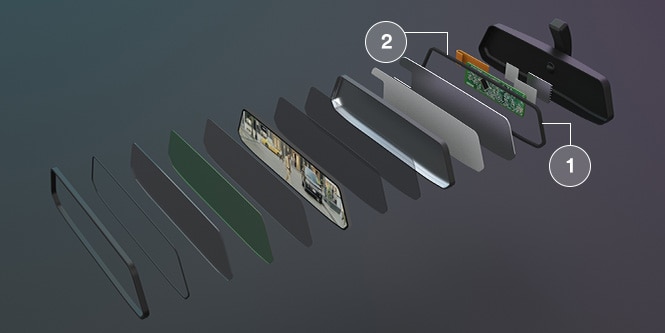

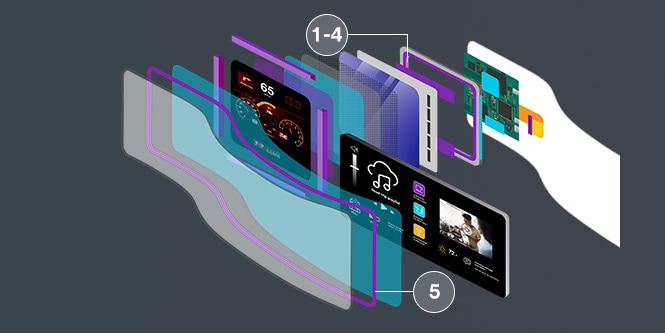

3M 자동차 디스플레이 완충 및 댐핑
자동차 투명 디스플레이 같은 민감한 장치를 충돌과 충격으로부터 보호하는 데 도움을 주는 얇고 가벼운 완충 및 댐핑 폼을 확인하세요.
-
없어서는 안 될 정보 디스플레이 보호 및 시스템 수명 개선
정밀 부품의 개수와 가치가 가용 공간에 비해 빠르게 증가하는 상황에서 3M의 완충 및 댐핑 솔루션은 귀사의 자동차 디스플레이를 오랫동안 보호해줄 것입니다. 3M의 고댐핑 폼은 60~70%의 충격 흡수율을 제공하여 충돌 에너지를 소산시키고 디스플레이의 작동을 멈추게 할 수 있는 점하중을 줄여줍니다. 이 제품은 디스플레이 화면이 휘어지거나 왜곡되거나 갈라지지 않게 하여 디스플레이 시스템 수명을 늘려줍니다. 또한, 3M의 댐핑 폼은 이음을 유발하는 진동을 처리하는 데 도움을 줍니다.
이 제품은 다양한 강성과 두께로 제공되며 접착제 층을 얹을 수 있으며 사용자의 디자인 요구에 따라 다이컷이 가능합니다.
3M™ 내충격성 접착 전사 테이프 95005 제품군(PDF, 146.64KB) -
완충 및 댐핑
3M의 자회사인 Aearo Technologies LLC에서 자동차 디스플레이 시스템의 충격 보호 및 이음 저감 등의 용도를 위해 개발한 이 폼 제품은 협소한 공간에서도 충격 방지를 위해 최대 95%까지 쉽게 압축됩니다.
E-A-R™ CONFOR™ SC 폼(PDF, 645KB)
이 시리즈 제품은 고댐핑 열가소성 플라스틱 성형 제품으로, 전자 기계 장치를 충격과 진동, 소음으로부터 보호하기 위해 특별히 개발되었습니다. 기성품으로 제공되거나 제품 효율성을 위해 맞춤 엔지니어링 방진 부품으로 제공됩니다.
-
내충격성과 내진동성
코어부가 100% 닫힌 셀 구조의 폼 형태로 설계되어 있는 이 점탄성 테이프는 탁월한 내충격성과 물, 습기 및 기타 오염물질에 대한 영구 밀폐 성능을 제공합니다. 3M의 테이프는 그 접착제와 폼 코어 모두를 통해 에너지를 흡수하도록 만들어졌습니다. 이는 30년 넘게 자동차 외장재 구성부품과 건물 외장재의 구조 패널에서 그 성능이 입증되었습니다.
후드를 제거함과 동시에 야간 윈드 실드 반사 최소화
-
디지털 디스플레이를 대시보드 위에 높게 장착할 수 있어서 정보를 운전자에게 더 가까이에서 제공함으로써 주의가 산만해지지 않도록 하여 안전성을 높이는 데 도움이 됩니다. 아날로그 디스플레이 시절에는 윈드 실드 반사를 처리하기 위해 콘솔 디자인에 브로우(brow)가 반드시 필요했습니다.
3M™ 고급 빛 제어 필름(ALCF)은 운전석을 디자인할 때 오늘날 디지털 디스플레이의 증가하는 요구사항을 충족하면서도 브로우가 필요 없어짐에 따라 설계의 자유를 제공합니다. 3M™ ALCF는 빛의 분배를 제어하여 루버 구조에 수직이 되게 함으로써(시야각) 프라이버시 효과를 주거나 반사를 제어하거나 화면 대비가 개선되게 해주는 마이크로루버 필름입니다.
3M™ 빛 제어 필름 PC(LCF-PC)는 계기판 디자인 시 중앙의 밝기를 개선하기 위해 더 좁은 루버로 시야 제어 효과를 제공합니다. LCF-PC는 OLED 및 LCD 디스플레이를 위한 반사 방지 솔루션으로서 대시보드 디자인의 유연성을 제공합니다.자신 있는 설계.
빛효율 증가. 재순환. 재사용. 반복.
-
빛의 빠른 재순환을 통해 백라이트 효율이 30~40% 증가됩니다.

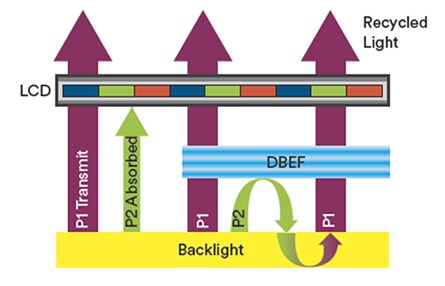

자동차 에코시스템의 측면에서 엔지니어들은 에너지 사용과 밝기 출력 사이의 균형을 유지합니다. 3M은 정보 디스플레이를 위한 방대한 빛 개선 솔루션 포트폴리오를 보유하고 있습니다. 3M™ 이중 밝기 향상 필름(3M™ DBEF)은 편광을 재순환하도록 설계된 다층 필름입니다.
3M™ DBEF는 LCD가 사용하는 편광 상태는 전달하고 사용하지 않는 편광 상태는 백라이트로 다시 반사하는데, 이 빛은 여기서 튀어서 되돌아옵니다. 이 빛의 일부는 편광 상태가 바뀌어 LCD로 전달되는데, 그래서 낭비되는 빛이 적습니다.
-
프리즘으로 전면과 중앙을 밝게.
3M™ 밝기 향상 필름(3M™ BEF)으로 축방향 휘도와 가독성을 개선할 수 있습니다. 3M™ BEF는 프리즘 구조를 이용하여 광각의 빛을 보는 사람 쪽으로 향하게 해서 가장 중요한 곳에 더 많은 빛이 모이게 해줍니다. 3M은 원치 않는 무아레 현상을 피하기 위해 BEF를 다양한 밀도와 프리즘 피치(꼭지점들 사이의 간격)로 제공합니다.
-
광원에서 출발하는 강력한 휘도.
3M™ 고급 스페큘러 반사기(ESR)로 영상 생성 장치(PGU) 내 조명 엔진의 출력을 극대화하세요. 일반 면도용 거울과 달리 이 소재는 빛의 98% 이상을 반사하며 알루미늄이나 은보다 반사율이 더 높습니다. 이런 반사면들과 달리 ESR은 빛의 색상을 그대로 유지해줍니다. 백색광이 들어오면 백색광이 나옵니다. 스펙트럼 전반에 걸쳐 각 층마다 서로 다른 색상을 반사합니다. 백라이트 뒤에 이 필름을 배치하여 밝기 효율을 높이세요.
-
선명함, 대비, 곡면. 눈부심을 줄여주는 광학 접착.
광학 투명 접착제(OCA)를 이용하면 디자이너가 세련된 자동차 디스플레이에 더 얇은 베젤을 적용할 수 있습니다. OCA는 커버 렌즈와 LCD 사이의 공극을 메워서 주변 반사를 12%에서 4%로 줄여줍니다. 따라서 보는 사람의 입장에서 유리 디스플레이의 대비와 가독성이 훨씬 더 좋아질 뿐 아니라 내구성과 접착 강도가 우수합니다.
곡면 렌즈의 경우, 3M™ 대조도 향상 필름(3M™ CEF)을 사용하는 것이 좋습니다. 이 필름은 OCA를 커버 렌즈에 맞도록 시트 형태로 만든 것입니다(반면에 액상 접착제는 뾰족한 곡면 주변에 도포 가능). 또한, CEF도 구조 강성을 높여줘서 더 큰 안정성과 내구성을 제공합니다.
-
열과 전자파 간섭으로부터 보호하세요.
자동차 정보 시스템과 자동차 디스플레이가 점점 더 강력해지고 복잡해짐에 따라 정전 방전(ESD)을 포함한 전자파 간섭(EMI)과 열로 인해 성능이 저하되고 손상을 발생할 수가 있습니다. 귀사가 디자인을 통해 온도를 낮추고 최대의 성능을 유지할 수 있도록 3M의 열계면 재료(TIM)와 EMI 소재 포트폴리오는 열의 방향을 바꿔주며 EMI가 핵심 부품에 영향을 미치지 않게 해줍니다. 3M의 과학으로 성능과 내구성, 그리고 안정성을 개선하세요.
