패널 본딩 수리 튜토리얼
표준 작업 절차
-
3M 패널 본딩 SOP(표준 작업 지침서)에서는 패널 본딩접착제에 대한 OEM 권장 사항에 따른 사전 피팅, 절삭, 패널 준비 및 설치와 관련된 모범 사례를 확인할 수 있습니다.
권장 제품 및 도구
-

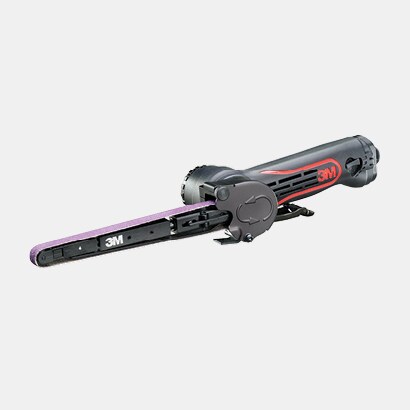

PN 33575
-

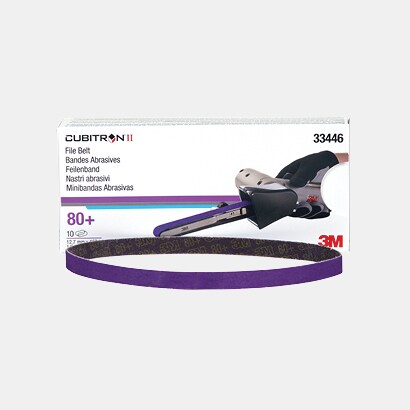

PN 33446
-

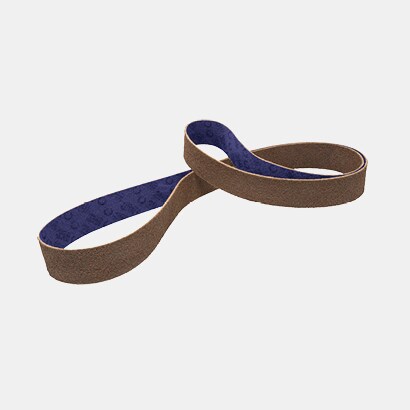

스카치브라이트™ 듀러블
플렉스 벨트, CRSPN 64475
-

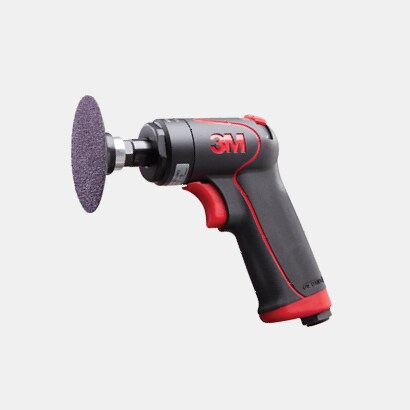

3M™ 피스톨 그립 디스크 샌더PN 33577
-

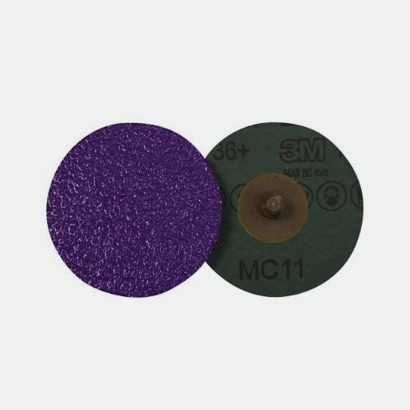

3M™ 큐비트론™ II 롤록™
파이버 디스크, 60+PN 33391
-

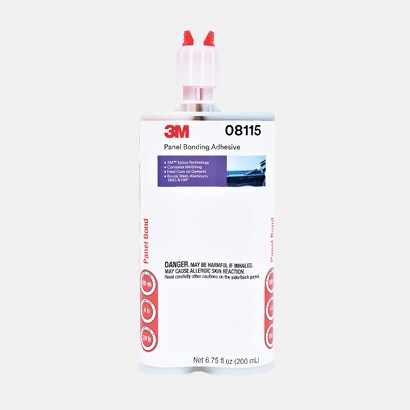

PN 08115 또는 08116
-
PN 64475
-
PN 08193
-

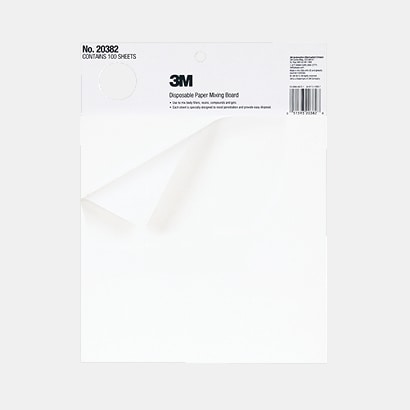

3M™ 일회용 페이퍼 믹싱 보드PN 20382
-

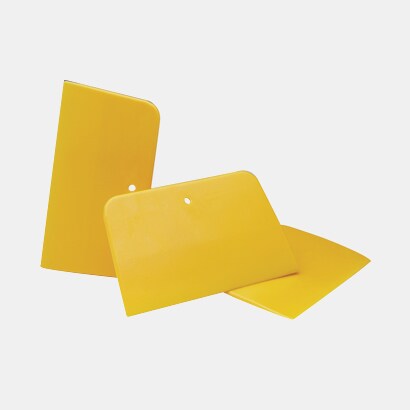

다이나트론™ 옐로우 스프레더PN 363
-
3M™ 일반용 접착 세정제PN 08987
-

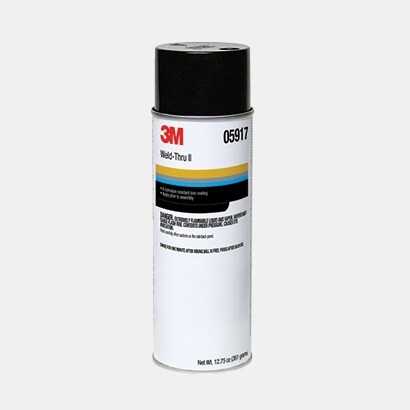

3M™ 웰드스루 코팅제 IIPN 05917
-

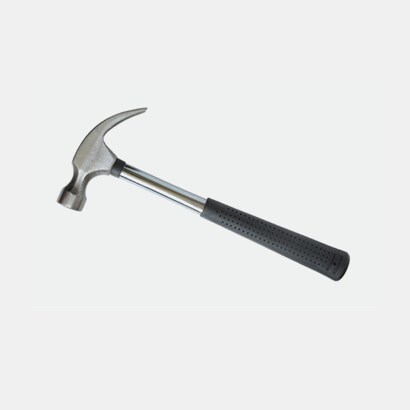

해머 -

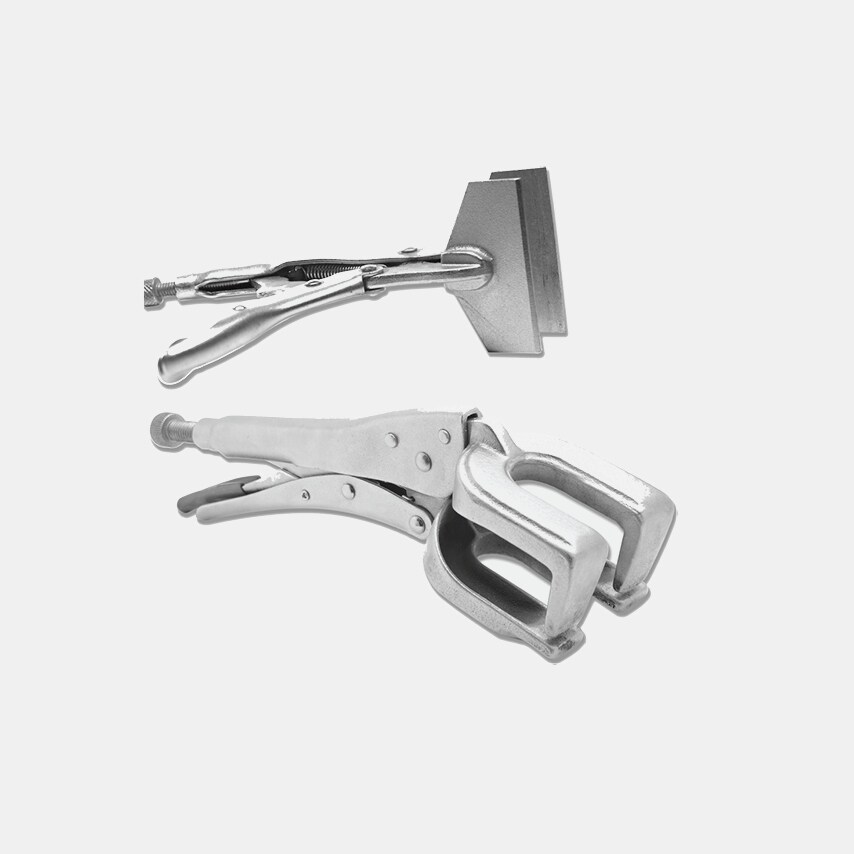

로킹 플라이어 섬 클램프 -

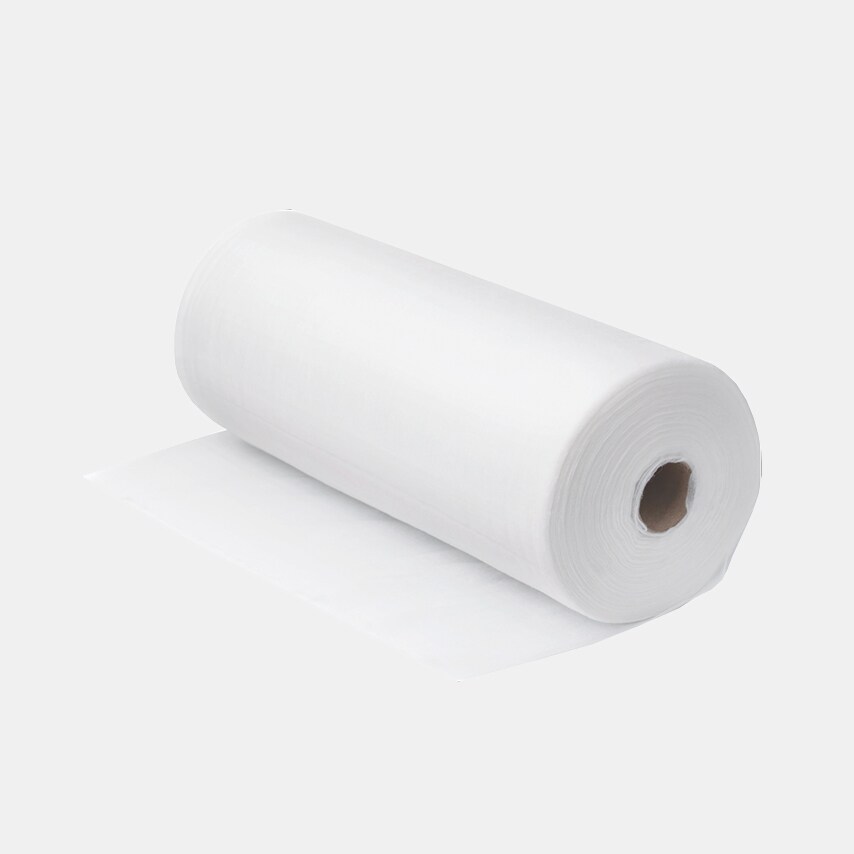

종이 타올 -

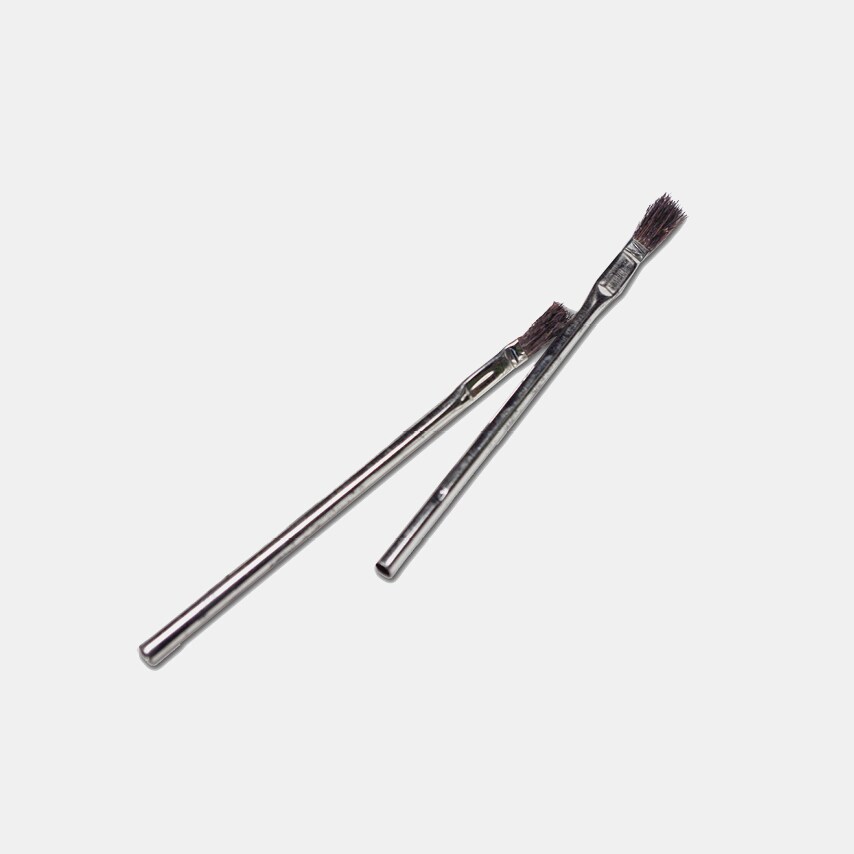

산성 브러쉬
-
선택 사용 제품 및 도구
-

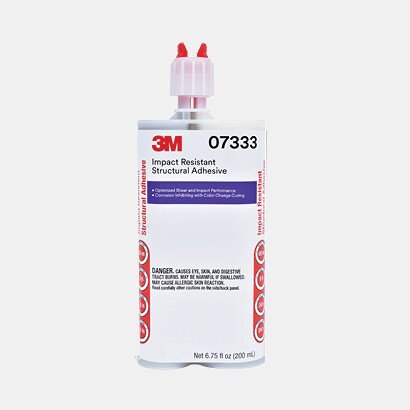

PN 07333 또는 57333
-
3M™ NVH 완충재PN 04274
-

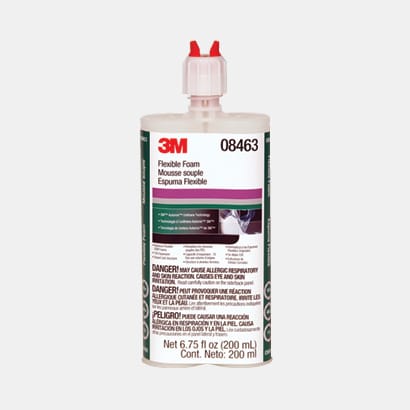

3M™ 플렉서블 폼PN 08463
-

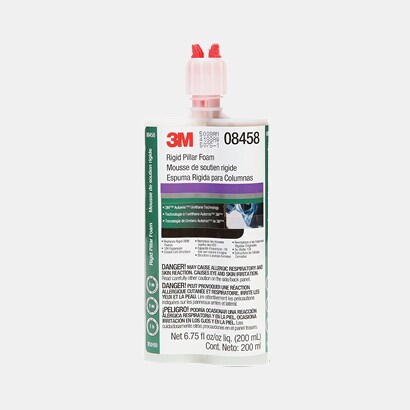

3M™ 리지드 필라 폼PN 08458
-

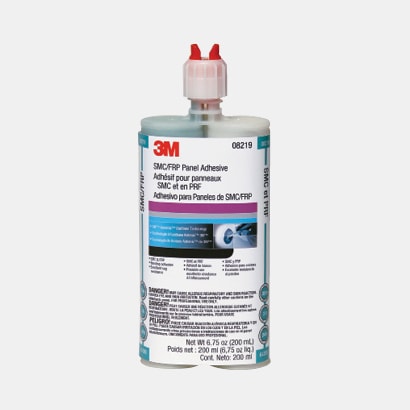

3M™ 복합재 및 금속
본딩접착제PN 08219
-

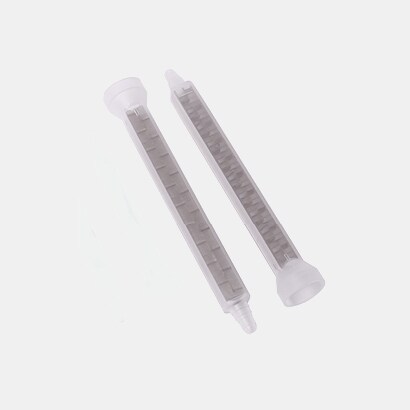

3M™ 다이내믹 믹싱
애플리케이터PN 05846
-

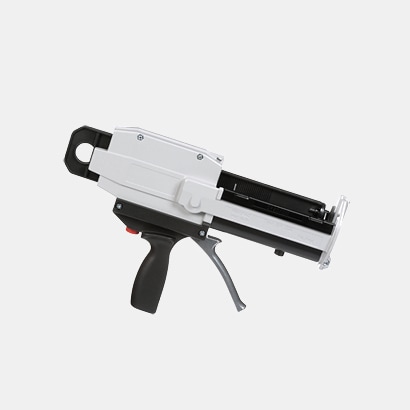

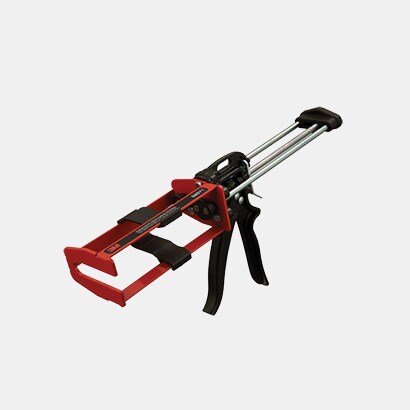

3M™ 퍼포먼스 수동
애플리케이터PN 08117
-

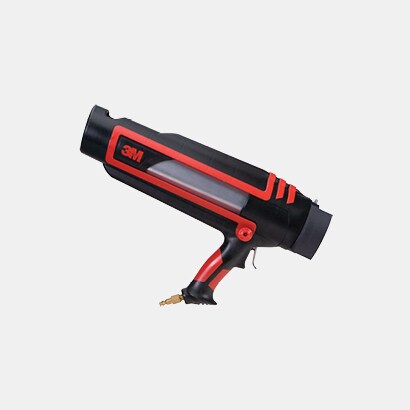

3M™ 수동 카트리지
애플리케이터PN 08571
-

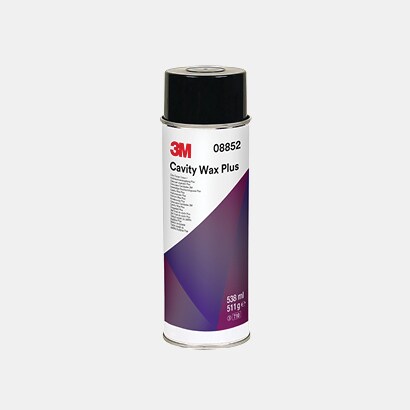

PN 08852
-

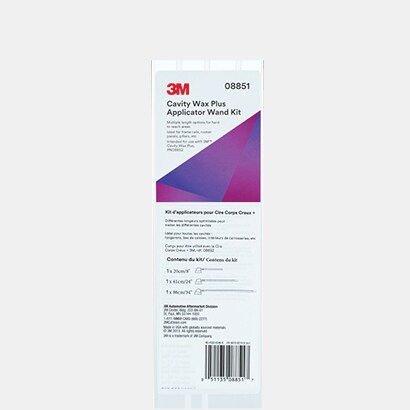

3M™ 캐비티 왁스 완드 키트PN 08851
-

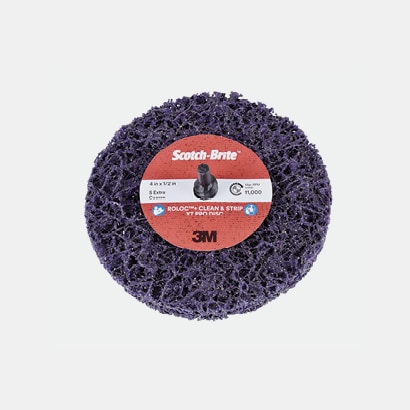

스카치브라이트™ 롤록™+ 클린앤스트립 XT 프로 디스크PN 21552
-

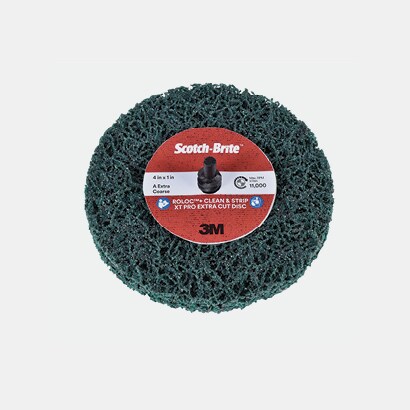

스카치브라이트™ 롤록™+ 클린앤스트립 XT 프로 엑스트라 컷 디스크PN 21555
-
-
개인 보호 장비
-
PN P1300
-

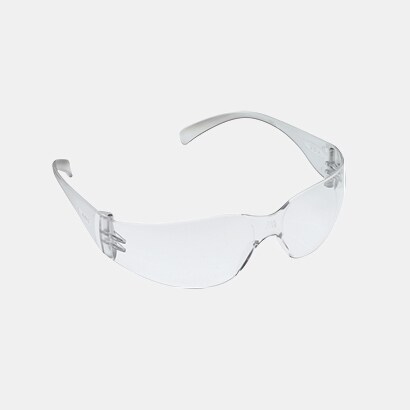

3M™ Virtua™ 보안경PN 11326
-

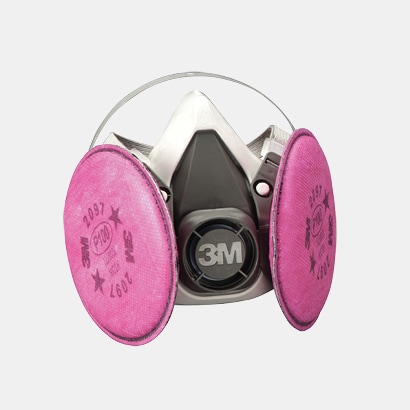

3M™ 반면형 호흡보호구PN 07182
-
-
1. 호스트 패널 준비 작업
등급 80+ 연마 벨트를 사용하여 호스트 패널에 남아있는 용접 너깃을 제거합니다. 거친 스카치-브라이트™ 벨트로 호스트 패널의 나머지 접합 플랜지를 준비하여 모든 접착제, 부식 및 코팅을 제거합니다.
-
2. 교체 패널 준비 작업
스카치-브라이트™ 벨트 또는 클린앤스트립 디스크를 사용하여 교체 패널의 접합 플랜지 부분의 E-coat층을 제거합니다.
-
3. 세척
VOC 규격 표면 클리너를 사용하여 호스트 패널 및 교체 패널 접합 플랜지 영역을 청소합니다.
-
4. 패널 드라이 피팅
교체 패널을 건조시키고 플랜지 영역에서 필요한 금속 면 고르기 작업을 완료합니다. 접착제 도포 준비를 위해 패널을 탈거합니다.
-
5. 웰드-스루 프라이머 사용
스카치-브라이트™ 벨트를 사용하여 금속 표면 준비 작업을 합니다. MIG 용접을 해야 하는 모든 부분을 세척한 후 웰드-스루 프라이머를 도포합니다.
팁: 본딩 접착 부분에는 웰드-스루 프라이머를 사용하지 마십시오.
-
6. 조립 전 NVH 관련 재료 교체
차체 구조상 필요하다면 NVH 관련 재료 또는 폼을 원래 위치에 필요한 만큼 도포합니다.
-
7. 본딩접착제 도포
호스트 패널과 교체 패널의 메이팅 플랜지 부분에 있는 비코팅 금속 부분이 모두 덮이도록 접착제를 도포합니다. 메이팅 플랜지 부분에 접착제를 적절한 두께로 추가 도포합니다.
-
8. 교체 패널 설치
제자리에 고정하고 후면 수직 심, 외관용 조인트 또는 사용 지침 또는 OE 제조업체에서 권장하는 경우 필요한 용접을 수행합니다. 권장 접착식 클램프 시간을 준수하시기 바랍니다.
-
9. 접착제 청소
접착제가 굳어 수리 부분이 실링되기 전에 수리 부분에 넘친 접착제를 도구로 정리합니다.
참고: 넘친 접착제를 그라인딩으로 제거하게 되면 비코팅 금속 부분이 노출되어 부식이 발생할 수 있습니다.
-
10. 조립 후 폼 교체
폼을 원래 위치에 필요한 만큼 도포합니다.
